Elemento de fixação 1/4 de volta em aço zincado QCSJ

para painéisde came

Visão geral do produto
Estes receptáculos de came foram projetados para uso com fixadores de eixo de quarto de volta (one-touch). Disponíveis em configurações de montagem em placa e em eixo. Fabricados em aço 4140 com revestimento electroless para proteção superficial consistente. Indicados para conjuntos industriais que exigem encaixe rápido e posicionamento repetível.

Tipos de produto
Receptáculos flangeados para montagem em placa compatíveis com os fixadores da série QCSJ para montagem em eixo. Corpo em aço, configuração para montagem em placa em painéis ou suportes.

Peça selecionada

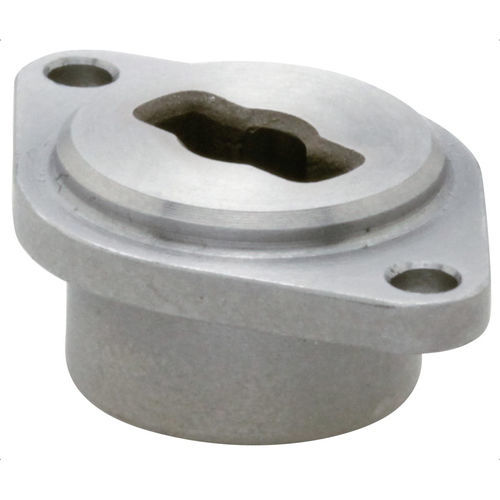

RECEPTÁCULO DE CAME - MONTAGEM EM PLACA

Opções de peça / Tabela
ID: 134103
SKU: QCSJ0514-B
Número da peça: QCSJ0514-B
D (mm): 5
D1 (mm): 14
D2 (mm): 13
L (mm): 25
L1 (mm): 21
H (mm): 8 (até o topo da flange)
H1 (mm): 1,5 (altura do ombro)
H2 (mm): 2 (altura da flange)
W (mm): 17 (largura total)
Tamanho SHCS: M2x0.4-5L
Usar com braçadeira de acoplamento de eixo: QCSJ0514A

Mídia incluída (sem links)
Guia de seleção - Fixadores One-Touch (PDF)
Especificações de fixadores e receptáculos QCSJ (PDF)
Vídeo do produto (mp4)

Especificações técnicas

• Material: aço 4140
• Acabamento: revestimento electroless
• Tipo de montagem: montagem em placa (também disponível em montagem em eixo)
• Diâmetro da ranhura do pino: 5 mm
• Diâmetro do ombro (D1): 14 mm
• Diâmetro da base (D2): 13 mm
• Comprimento total (L): 25 mm
• Distância entre furos de montagem (L1): 21 mm
• Altura até o topo da flange (H): 8 mm
• Altura do ombro (H1): 1,5 mm
• Altura da flange (H2): 2 mm
• Largura total (W): 17 mm
• Tamanho SHCS: M2x0.4-5L
• Braçadeira de acoplamento de eixo compatível: QCSJ0514A
