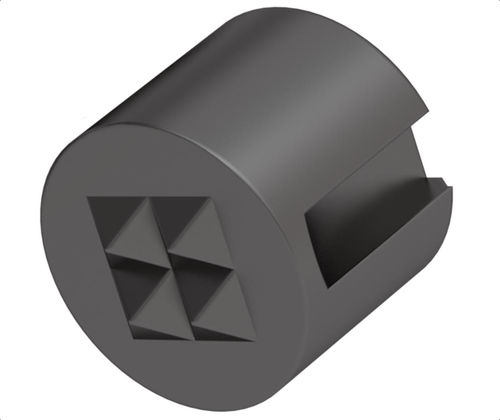

Inserto com rosca FSC series

em metal duroredondo

Descrição
A série FSC inclui grippers redondos em metal duro maciço, projetados para aplicações industriais de alto desgaste e alta carga. A serrilha em diamante fornece mordida positiva na peça; existem variantes com diferentes padrões de dente e configurações de montagem para fixação traseira ou por parafuso de fixação.

Opções de peças / variantes principais

• FSC-070 / FSC-070-4 — D = 1/2", L = 5/16", opção de rosca #10-32, serrilha Fine ou 4-Point.
• FSC-20-4-SL / FSC-20-SF-SL — D = 1/4", L1 = .04", estilo whistle-stop, padrões 4-Point ou SF.
• FSC-30-4-SL / FSC-30-SL — D = 5/16", whistle-stop, opções EF ou 4-Point.
• FSC-40-4-SL / FSC-40-SL — D = 3/8", whistle-stop, opções EF ou 4-Point.
• FSC-841 / FSC-844 — Estilos side-flat com rosca #10-32, dimensões H / H1 variadas.

Mídia disponível

• Informação técnica do Gripper (PDF).
• Imagens do produto (exemplos de grippers em metal duro maciço / FSC-ROUND).

Especificações principais

• Material: metal duro maciço para aplicações de alto desgaste e alta carga.
• Padrões de dentes: serrilha em diamante — padrões disponíveis: Fine, 4-Point, SF, EF.
• Montagem: furo cego roscado para montagem traseira; face plana no diâmetro externo para montagem com parafuso de pressão; whistle-stop e side-flat em referências específicas.
• Opções de rosca: algumas variantes incluem #10-32; whistle-stop e side-flat podem ser sem rosca.
• Dimensões típicas: diâmetros D = 1/2", 1/4", 5/16", 3/8" com L / L1 e valores H conforme a peça.
• F x 45° típico: aprox. .02" ou .03" dependendo da peça.
• Família de produto: inserts gripper série FSC.
