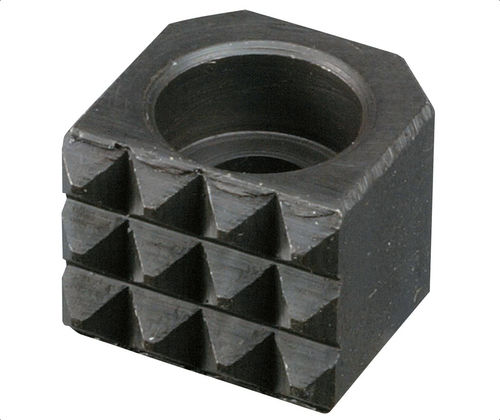

Inserto em aço HSE series

quadrado

Visão geral do produto
Grippers de borda da série HSE, fabricados em aço rápido M-2 e temperados a Rc 60/62 com acabamento em óxido negro. Projeto de aresta quadrada com serrilhas em um lado; padrões de dente indicados pelos códigos (EF, SF, Fine). Furo avultado/abaulado para montagem frontal com parafuso SHCS ou LHCS. Dimensões em polegadas para integração direta em gabaritos existentes.

Variantes disponíveis

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

Especificações técnicas

• Material: aço rápido M-2
• Dureza: temperado a Rc 60/62
• Acabamento: óxido negro
• Estilo de borda: aresta quadrada; serrilhas em um lado (diamond ou straight/fine conforme códigos EF, SF, Fine)
• Montagem: furo avellanado para montagem frontal com SHCS ou LHCS; avellanamento especificado para #6 ou #8 SHCS conforme peça
• Dimensões: L, W, H, H1, F e F1 em polegadas conforme listado por SKU

Aplicações e recomendações de montagem

• Projetado para aperto de borda preciso em dispositivos de fixação, gabaritos e operações de montagem
• A montagem frontal via avellanamento permite instalação em nível e posicionamento repetível
• Escolher o padrão de dente conforme o material e a necessidade de aderência: EF (diamond), SF (straight), Fine (dentes mais finos)

Informações para encomenda

• Especificar SKU ou número de peça e o código do padrão de dente requerido (EF / SF / Fine)
• Confirmar o tamanho do SHCS (#6 ou #8) e verificar as dimensões em polegadas para compatibilidade
• Contactar o fornecedor com o SKU para prazos e encomendas em volume
