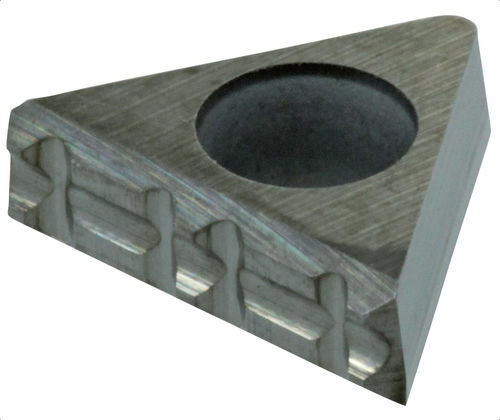

Inserto dentado TG-ALU

autotravanteem carbonetosob medida

Descrição do produto
Os inserts de fixação TG GripSerts foram projetados para prender peças em alumínio em operações de usinagem de alta precisão, incluindo processos em 5 eixos. Os inserts exigem apenas 3,5 mm de superfície de fixação para segurar a peça e sua geometria cria um efeito de tração para baixo que evita o levantamento durante o aperto. Fabricados em carboneto cimentado com revestimento e com dentes triangulares especializados, os TG GripSerts são otimizados para penetrar o alumínio com eficiência.

Tipos de produto

• TG-ALU — GripSert para peças em alumínio
• TG-STD — GripSert para peças em aço
• TG-HRC — GripSert para aço endurecido / titânio

Detalhes da peça (tabela)
ID: 133942
SKU / Número da peça: TG-ALU
L (Comprimento total mm): 10.69
L1 (entre centros mm): 1.80
L2 (Comprimento da superfície de contato mm): 0.41
L3 (Superfície de fixação - Comprimento do degrau inferior mm): 1.88
L4 (entre pontos centrais mm): 2.86
W (Largura total mm): 3.18
W1 (Profundidade da superfície de fixação mm): 0.19
W2 (Largura da superfície de contato mm): 0.62
H (Altura total mm): 0.30
V (Ângulo do entalhe da superfície de fixação graus): 70
V1 (Ângulo do dente graus): 40
V2 (Ângulo do entalhe graus): 30
V3 (Graus): 70
V4 (Graus): 5

Especificações técnicas

• Material: carboneto cimentado revestido (inserto)
• Projetado para: peças em alumínio
• Superfície de fixação necessária: 3,5 mm
• Forma: triangular com inclinação de 5° e geometria de dentes especializada
• Função: cria efeito de tração para baixo evitando o levantamento da peça durante o aperto
• Vantagens: absorve e amortece vibrações; fixação segura com forças de aperto menores para prevenir deformação; maiores taxas de corte e redução de desperdício de material em comparação com sistemas tradicionais
• Embalagem: vendido em embalagens de 10
• Número da peça / modelo: TG-ALU
