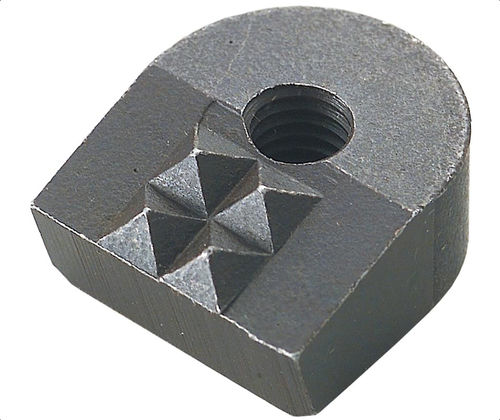

Inserto com rosca HS

em aço

Visão geral
Fabricados em aço rápido M-2. Endurecidos a Rc 60/62 com acabamento óxido negro. Estilos serrilhados e lisos disponíveis. Garras inclinadas a 15° para encaixar em mandris tipo rocker Woodworth, Maxi-Grip e Ultra-Grip. Rosca passante.

Variantes do produto (tabela)
ID | SKU | Número da peça | Rosca | L (in) | L1 (in) | W (in) | H (in) | V Graus | F x 45° (in) | Padrão de dentes

• 100387 | HS-110 | HS-110 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth
• 100404 | HS-127-12 | HS-127-12 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Fine
• 100426 | HS-127-4 | HS-127-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 4 Point
• 100431 | HS-128-22 | HS-128-22 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | Fine
• 100433 | HS-128-4 | HS-128-4 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 4 Point
• 100452 | HS-130-4 | HS-130-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Straight
• 100462 | HS-145-5 | HS-145-5 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Angular
• 100475 | HS-150-3 | HS-150-3 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 3 Point / 90°ST
• 100479 | HS-158-3 | HS-158-3 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 3 Point / 90°ST
• 100481 | MHS-110 | MHS-110 | M5x0.8 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth

Mídia
PDF com informações técnicas disponível (folha técnica do produto).

Características / especificações técnicas

• Material: aço rápido M-2
• Dureza: endurecido a Rc 60/62
• Acabamento: óxido negro
• Estilos disponíveis: serrilhado, liso, fino, 4 pontos, reto, angular, 3 pontos / 90°ST
• Ângulo da garra: 15° (projetado para mandris rocker Woodworth, Maxi-Grip e Ultra-Grip)
• Tipo de rosca: rosca passante
• Opções de rosca: #10-32, 1/4-28, M5x0.8 (dependendo da variante)
• Dimensões típicas por variante: L (0.65 ou 0.88 in), L1 (0.60 ou 0.81 in), W (9/16 ou 3/4 in), H (3/8 ou 1/2 in)
• F x 45° nominal: 0.03 in
