Inserto com rosca CSRP-UR

em aço inoxidávelem poliuretanoredondo

Descrição

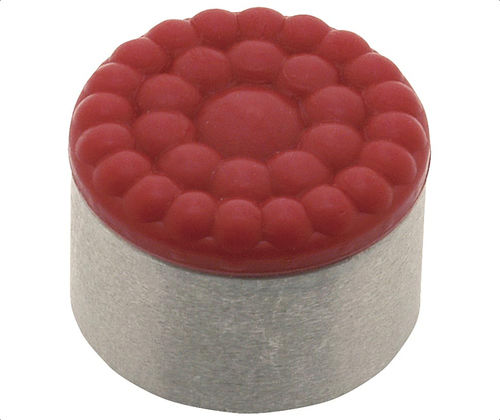

Uma superfície de uretano é permanentemente ligada a uma pastilha de aço inoxidável série 300. O uretano não marca nem mancha, protegendo superfícies de trabalho delicadas e oferecendo resistência à abrasão e ao desgaste.
A textura 'bubbled' da parte superior em uretano proporciona aderência firme e permite a saída de ar, evitando a criação de sucção entre a superfície de contato e o topo da pastilha quando comprimida.
As superfícies em uretano estão disponíveis em três durometros Shore A para diferentes necessidades de aplicação. Rosca cega para montagem na parte traseira. Os valores de compressão são baseados no peso necessário para comprimir a superfície de uretano 0.032 in para uma pastilha de 0.08 in e 0.042 in para uma pastilha de 0.12 in; os valores variam com a temperatura e outros fatores ambientais.

SELEÇÃO DO DUROMETRO

• 35 Durometro: para aplicações muito leves. Dureza semelhante à borracha macia de um lápis; pode rasgar-se com facilidade.
• 60 Durometro: para aplicações de média intensidade. Dureza comparável a um pneu de automóvel; bom equilíbrio entre aderência e durabilidade.
• 80 Durometro: para aplicações pesadas. Dureza semelhante ao salto de um sapato social; alta resistência a rasgos e abrasão.

Opções de peça
ID | SKU | Número da peça | Rosca | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | Durometro (Shore A) | Cor | Espessura do uretano (in) | Compressão (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160

Observações
Rosca cega para montagem na traseira. Os valores de compressão correspondem ao peso necessário para comprimir a superfície de uretano 0.032 in para a pastilha de 0.08 in e 0.042 in para a pastilha de 0.12 in. As classificações variam com a temperatura e as condições ambientais.

Especificações técnicas

• Modelo: CSRP-UR
• Família / tipo: Inserções de garra (redondas)
• Forma: Redondo
• Material base: pastilha em aço inoxidável série 300
• Superfície: SofTop® uretano ligado permanentemente ao aço inoxidável
• Textura: topo em uretano 'bubbled' que permite escape de ar e previne sucção
• Montagem: rosca cega para montagem na traseira (rosqueado)
• Roscas / exemplos de diâmetros: #8-32 (0.315 in), #10-32 (0.394 in / 0.512 in), 1/4-28 (0.630 in)
• Diâmetros disponíveis: 5/16, 3/8, 1/2, 5/8 (in)
• Durometros disponíveis: 35, 60, 80 Shore A (codificação por cor)
• Codificação de cor: 35 = Yellow, 60 = Blue, 80 = Red
• Espessura típica do uretano: 0.08 in
• Compressão de carga: valores por SKU listados em Opções de peça (lbs)
• Aplicações: proteção de superfícies delicadas, contato sem marcas, superfície de aderência resistente à abrasão

Aplicações

• Proteção de superfícies delicadas e peças acabadas durante manuseio e montagem
• Pontos de contato que não marcam para gabaritos, apoios e almofadas
• Substituição ou atualização de pastilhas apenas metálicas quando são necessários aderência e proteção da superfície
