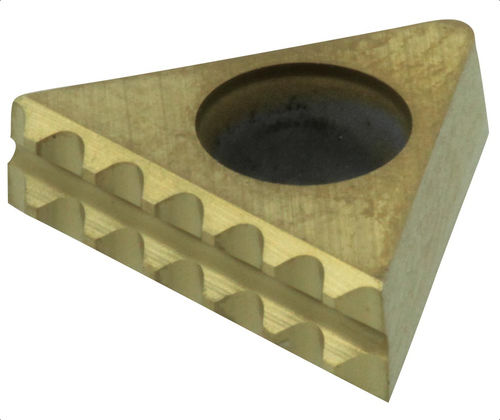

Inserto de aço TG GripSert

em carbonetopara metais

Visão geral do produto
Os insertos de fixação TG GripSerts TG-STD são projetados para prender peças em aço em usinagens multi-eixos. Exigindo apenas 3,5 mm de superfície de fixação para assegurar a peça, a geometria triangular e o perfil dentado geram um efeito de puxar para baixo que evita o levantamento durante o aperto. Os insertos são fabricados em metal duro (carbeto cimentado) com revestimento resistente, projetado para penetrar o aço.

Vantagens

• Formato triangular com 5° de conicidade e geometria dentada que proporciona estabilidade de fixação sem necessidade de pré-usinagem ou corte em rabo de andorinha.
• Efeito de puxar para baixo evita que a peça se levante durante o aperto, melhorando a repetibilidade em operações 5 eixos.
• O projeto absorve e amortiza vibrações, permitindo fixação segura com forças de aperto menores e reduzindo deformações da peça.
• Permite maiores taxas de remoção de material e menos sucata em comparação com métodos de fixação convencionais.

Embalagem
Vendido em embalagens de 10.

Tipos de produto

• TG-ALU — GripSert para peças de alumínio
• TG-STD — GripSert para peças de aço
• TG-HRC — GripSert para peças de aço endurecido / titânio

Peça selecionada

• TG-STD — Insertos de carbeto para aço - Conjunto de 10

Tabela de peças

• ID: 133940 | SKU: TG-STD | Número da peça: TG-STD | L: 10,81 mm | L1: 1,70 mm | L2: 0,30 mm | W: 3,18 mm | W1: 0,30 mm | H: 0,59 mm | H1: 0,36 mm | V: 70° | V1: 40° | V2: 30° | V3: 70° | V4: 5° | PN

Mídia adicional
Suplemento técnico disponível (PDF de informação do produto).

Características / especificações técnicas

• Comprimento total (L): 10,81 mm
• Distância entre pontos centrais (L1): 1,70 mm
• Comprimento da superfície de contacto (L2): 0,30 mm
• Largura total (W): 3,18 mm
• Largura da superfície de fixação (W1): 0,30 mm
• Altura (H): 0,59 mm
• Altura do dente (H1): 0,36 mm
• Ângulo da ranhura na superfície de fixação: 70°
• Ângulo do dente: 40°
• Ângulo da ranhura: 30°
• Ângulo da ranhura na superfície de fixação: 70°
• Conicidade / forma triangular: 5°
• Material: carbeto cimentado com revestimento resistente (projetado para penetrar o aço)
• Aplicação: insertos de fixação para aço; adequado para usinagem 5 eixos; efeito de puxar para baixo que evita o levantamento
