Inserto com rosca FSC

em açoem metal duro

Visão geral
Inserções de garra em carboneto maciço projetadas para aplicações de alto desgaste e altas cargas. Faces serrilhadas fornecem retenção positiva; padrões de dente disponíveis: Fine, 4-Point, Straight e Angular. Inserções com ângulo de 15° para adaptação a mordentes rocker Woodworth, Maxi-Grip e Ultra-Grip. Furo passante rosqueado; opções em polegada e métrica disponíveis.

Tipos de produto

• ID 100881 — Ref. FSC-127-10 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Fine
• ID 100883 — Ref. FSC-127-4 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: 4-Point
• ID 100915 — Ref. FSC-130-4 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Straight
• ID 100921 — Ref. FSC-145-5 — Rosca #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Angular
• ID 100924 — Ref. MFSC-127-10 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Fine
• ID 100927 — Ref. MFSC-127-4 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: 4-Point
• ID 100941 — Ref. MFSC-130-4 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Straight
• ID 100948 — Ref. MFSC-145-5 — Rosca M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Dente: Angular
• ID 100891 — Ref. FSC-127-4-10MM — Rosca #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Dente: 4-Point
• ID 100905 — Ref. FSC-130-2-10MM — Rosca #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Dente: Straight

Mídia (disponível)

• Informação técnica Gripper (PDF)

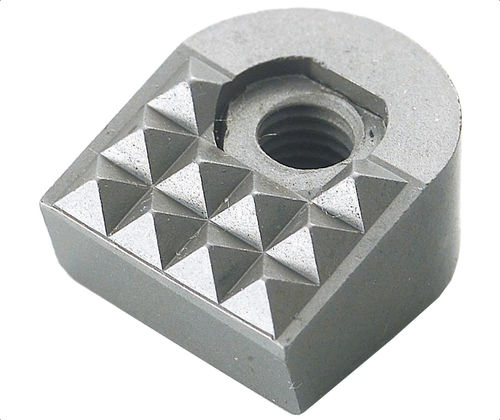

• Foto do produto: FSC-ANGLE GRIP - solid carbide with steel threaded insert

Especificações técnicas

• Série / Designação comercial: FSC
• Material: carboneto maciço (para aplicações de alto desgaste e altas cargas)
• Serrilha: serrilhado para retenção positiva; padrões disponíveis: Fine, 4-Point, Straight, Angular
• Ângulo: 15° (projetado para mordentes rocker Woodworth, Maxi-Grip e Ultra-Grip)
• Rosqueamento: furo passante rosqueado (variantes em polegada e métricas disponíveis)
• Opções de rosca: #10-32 (polegada) e M5x0.8 (métrico)
• Dimensões típicas (polegadas salvo indicação): L = .65, L1 = .60, H = 3/8, F x 45° = .03
• Opções de largura: 9/16 in ou .39 in (10 mm) para variantes métricas
• Exemplos de referências: FSC-127-10, FSC-127-4, FSC-130-4, FSC-145-5, MFSC-127-10, MFSC-127-4, MFSC-130-4, MFSC-145-5, FSC-127-4-10MM, FSC-130-2-10MM
• Uso típico: inserções de garra para mordentes rocker em aplicações exigentes de fixação
