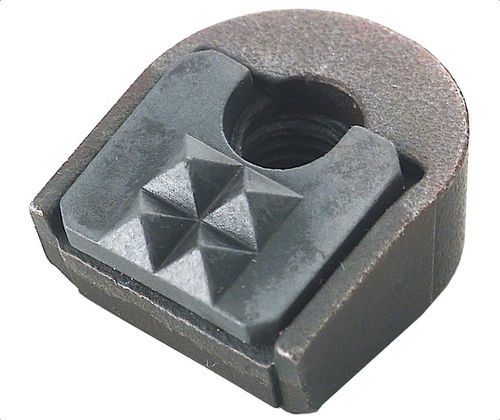

Inserto com rosca CT series

em açoem carboneto

Descrição
Construído com almofada de garra em carboneto serrilhada, brasada a um corpo em aço ligado tratado termicamente. As garras são inclinadas a 15° para encaixar em mandris tipo rocker Woodworth, Maxi-Grip e Ultra-Grip. Furo taraudado.

Tipos de produto
Inserções gripper CT — Angular, ponta de carboneto. Padrões de dente disponíveis: Fine, 4 Point, Straight, Angular.

Tabela de peças disponíveis
Cabeçalhos: ID | SKU | Número da peça | Rosca | L (in) | L1 (in) | W (in) | W1 (in) | H (in) | V Graus | F x 45° (in) | Padrão de dente

• 100713 | CT-127-12 | CT-127-12 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100718 | CT-127-4 | CT-127-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100721 | CT-130-4 | CT-130-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100726 | CT-145-5 | CT-145-5 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular
• 100732 | MCT-127-12 | MCT-127-12 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100733 | MCT-127-4 | MCT-127-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100742 | MCT-130-4 | MCT-130-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100744 | MCT-145-5 | MCT-145-5 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular

Mídia
Ficha técnica (PDF) disponível e foto do produto intitulada "CT-ANGLE - carbide tipped angle grip".

Características / Especificações técnicas

• Almofada de garra em carboneto serrilhada brasada a um corpo em aço ligado tratado termicamente
• Ângulo da garra: 15° para mandris rocker Woodworth, Maxi-Grip e Ultra-Grip
• Furo taraudado
• Padrões de dente disponíveis: Fine, 4 Point, Straight, Angular
• Roscas disponíveis: #10-32 (polegada) e M5x0.80 (métrico)
• Dimensões comuns (exemplo): L .65 in, L1 .60 in, W 9/16 in, W1 15/32 in, H 3/8 in, V 15°
• Números de peça/variantes: CT-127-12, CT-127-4, CT-130-4, CT-145-5, MCT-127-12, MCT-127-4, MCT-130-4, MCT-145-5
