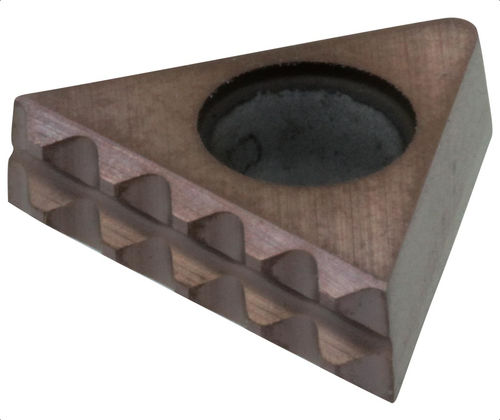

Inserto em carboneto TG-HRC

para metaisantivibração

Descrição
Os TG GripSerts TG-HRC são insertos de fixação projetados para prender componentes em aço temperado e titânio (até 50–54 HRC). Exigindo apenas 3,5 mm de superfície de aperto para segurar a peça, estes insertos são otimizados para usinagem 5 eixos, onde a pegada mínima e a alta estabilidade são críticas. A geometria triangular e o perfil de dentes especializado geram um efeito de tração para baixo que evita levantamento durante o aperto.

Tipos de produto

• TG-ALU — GripSert para peças em alumínio
• TG-STD — GripSert para peças em aço
• TG-HRC — GripSert para peças em aço temperado/titânio

Opções de peça / Tabela (excerto)
Cabeçalho: Detalhe | ID | SKU | Número de peça | L (mm) | L1 (mm) | L2 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | V Graus | V1 Graus | V2 Graus | V3 Graus | V4 Graus | PN
Linha: 133941 | TG-HRC | TG-HRC | TG-HRC | 10.81 | 2.05 | 0.40 | 3.18 | 0.30 | 0.59 | 0.39 | 90 | 40 | 30 | 70 | 5 | (Conjunto de 10)

Mídia

• Informações TG GripSert sobre grampos de fixação (PDF)

Especificações técnicas

• Modelo: TG-HRC (insertos em carboneto - para aço temperado/titânio - conjunto de 10)
• Capacidade de material: aço temperado / titânio até 50–54 HRC
• Superfície de aperto necessária: 3,5 mm
• Geometria: forma triangular com afilamento de 5° e dentes especializados para penetrar materiais temperados
• Função: cria efeito de tração para baixo para evitar o levantamento durante o aperto; absorve e amortiza vibrações
• Vantagens: fixação segura com forças de aperto mais baixas, previne deformação, permite maiores taxas de corte e reduz desperdício de material
• Embalagem: vendido em pacotes de 10
• Dimensões da peça (TG-HRC): L 10,81 mm; L1 2,05 mm; L2 0,40 mm; W 3,18 mm; W1 0,30 mm; H 0,59 mm; H1 0,39 mm
• Ângulos: entalhe da superfície de aperto 90°; ângulo do dente 40°; ângulo do entalhe 30°; entalhe na superfície de aperto 70°; ângulo de afilamento 5°
