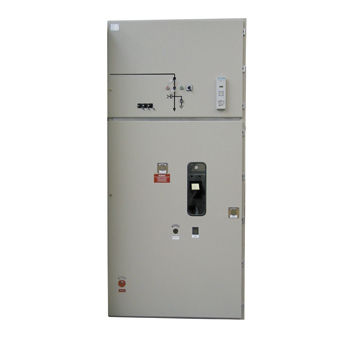

Conjunto de manobra e controle de média tensão W 38.5

com proteção contra curto-circuitosisolado a arde piso

Os quadros de distribuição isolados a ar do tipo W 38.5 são constituídos por painéis testados, separados uns dos outros e equipados com um único sistema de barramento. A conceção dos painéis de distribuição isolados a ar corresponde às especificações da norma EN 60298. Os instrumentos e aparelhos incorporados cumprem os requisitos das normas em causa. Os painéis foram testados quanto à resistência ao arco acidental de acordo com a VDE 0670, parte 6 e apêndice A (os testes PEHLA), eqv. EN 60298 a 16 kA / 1 seg. Os interruptores de ligação à terra possuem uma capacidade de realização de curto-circuitos e estão equipados com encravamento. A estrutura soldada do quadro e as partes de suporte do quadro são revestidas com duas camadas de verniz. O painel de distribuição é concebido como um único espaço MV, que pode ainda ser equipado com uma pequena caixa de terminais. A parte da frente do painel está equipada com portas de chapa de aço de duas asas com fechadura central e janela de inspeção feita de vidro de segurança colado de várias camadas. A parte frontal ostenta o diagrama mímico correspondente. O espaço do barramento é coberto com tampas fixas e aparafusadas. Tanto as portas como as coberturas dos barramentos são fornecidas, de série, com o corante RAL 7032 (cinzento). A partir da parte traseira todos os painéis são revestidos com chapas galvanizadas de 2 mm. Do lado esquerdo, cada painel está equipado com uma placa de isolamento PE de 5 mm reforçada com fibras de vidro e munida de casquilhos. A separação completa dos painéis na zona do barramento pode ser fornecida a pedido. Do lado superior, os painéis são cobertos com chapas de aço aparafusadas. O compartimento dos cabos permanece aberto.
