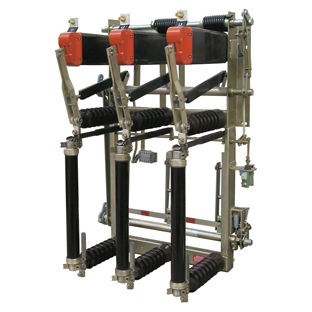

Chave seccionadora de fusíveis H 29 SEA

de média tensãotripolar

- com mecanismo trip-free* - também _ como com porta-fusíveis montados em fole para HV HBC _ fusíveis com liberação de pinos, para desconexão de todos os pólos de _ o interruptor quando um fusível funciona. Os dispositivos estão equipados com um mecanismo de armazenamento de energia para uma operação rápida e de quebra rápida. Na combinação interruptor-fusível (Tipo SEA) só devem ser utilizados fusíveis HVHBC com libertação de pinos e uma força de impacto de disparo de 80 N no mínimo (DRIESCHER /SIBA; ver também 791). Os interruptores são concebidos para condições normais de funcionamento de acordo com a norma EN 62271-1 classe "Lessus 5Indoor". O valor de pico da temperatura ambiente é de 40O C; o valor médio durante 24 horas é de 35O C no máximo; os valores da potência isolante estão relacionados com o nível de vedação. A redução da capacidade de isolamento em alturas elevadas até 1000 m é insignificante devido à diminuição da capacidade de isolamento do ar. A alturas superiores a 1000 m, os valores para suportar tensão nominal alternada e tensão nominal de impulso devem ser ajustados (por exemplo, a uma altura de 2000 m acima do nível do mar, a potência de insuflação dos espaços aéreos é reduzida por um factor de 0,89). Esta instrução, que certamente lhe enviaríamos com antecedência, tem de ser absolutamente obedecida.
