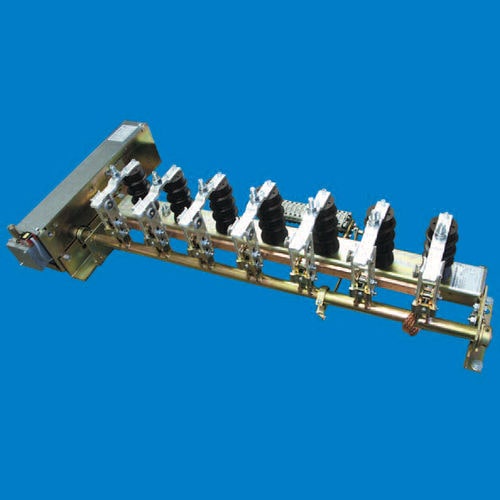

Chave seccionadora de média tensão ES 24-20-2

com proteção contra curto-circuitos

Os seccionadores ITr e FTr são aplicáveis para uma tensão nominal de 12 kV, 24 kV, 36 kV e 38,5 kV e uma gama de correntes nominais de 630 A a 4000 A. Correntes nominais mais elevadas a pedido. A corrente nominal de curto-circuito até 50 kA para uma duração de 3 s ou 1 s, consoante o modelo, foi testada. Os seccionadores descritos destinam-se à comutação sem corrente em comutadores de média tensão. Os interruptores de ligação à terra ES podem ser utilizados para uma tensão nominal de 3,6 kV, 12 kV, 24 kV, 36 kV e 38,5 kV. Alguns interruptores de ligação à terra têm uma capacidade de produção de curto-circuitos e são especificados com a vida eléctrica E1. A vida eléctrica E0 é especificada para os interruptores de ligação à terra sem capacidade de provocar curto-circuitos. Todos os comutadores são testados de acordo com a norma EN 62271-102. Para cada interrutor é fornecido um manual de instruções para o transporte, montagem e colocação em funcionamento.
