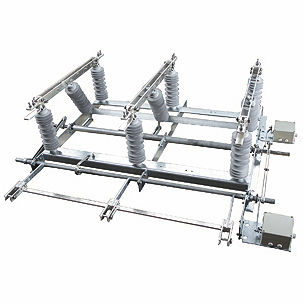

Seccionador de média tensão FES 12 series

tripolarpara ambiente externo

Os interruptores exteriores da Driescher na versão de 1 e 3 pólos foram especificamente concebidos para uma elevada fiabilidade de alimentação e cumprem as especificações de acordo com a norma EN 62271-102. Os interruptores podem ser utilizados para uma gama de tensões nominais de Ur 12 kV até 38,5 kV, consoante o modelo, e para uma corrente nominal de Ir 400 A, 630 A e 1600 A. Modelo do interrutor: Para a montagem vertical (montagem na parede), é preferível o seccionador com um ângulo de comutação de 90°. Para garantir um fecho independente na montagem horizontal (montagem em poste), é necessário um ângulo de comutação de 110° no eixo de acionamento. O conjunto de lâminas do seccionador é acionado diretamente com os isoladores pelo eixo de acionamento. A estrutura de base, bem como todas as peças de aço, são fornecidas com uma proteção de superfície galvanizada de acordo com a norma DIN EN ISO 1461 ou em aço inoxidável, o que proporciona uma excelente resistência à corrosão. As partes sob tensão são de cobre eletrolítico com revestimento de prata eletrolítica em conformidade com a norma QTL 0200. Para o isolamento à terra, são utilizados isoladores de resina fundida cicloalifática, com provas dadas ao longo das décadas. Para as tensões nominais de 12 kV e 24 kV, um grau de poluição de PD 3 (25 mm / kV) e para 38,5 kV um grau de poluição de PD 2 (20 mm / kV) é especificado como padrão. (Grau de poluição superior a pedido)
