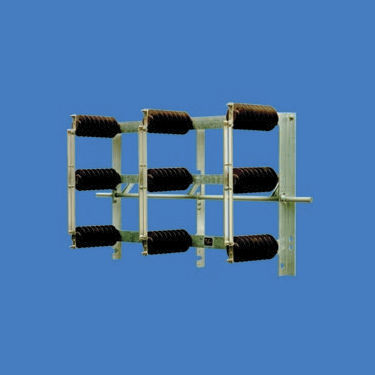

Chave seccionadora de fusíveis FTr 38,5 series

de média tensãounipolartripolar

Os seccionadores de exterior FTr de 1 e 3 pólos são aplicáveis para uma gama de tensão nominal de 12 kV a 38,5 kV e uma gama de corrente nominal de 400 A a 4000 A. A corrente nominal de curta duração até 50 kA para uma duração de 3s, dependendo do tipo, foi testada. Os dispositivos de ligação à terra tripolares FES são utilizáveis para uma gama de tensão nominal de 12 kV a 38,5 kV. Dependendo do tipo, é especificada uma corrente nominal de curta duração até 63 kA. Todos os interruptores são testados de acordo com a norma EN 62271-102 e são adequados para montagem vertical (ângulo de operação de 900) ou montagem horizontal (ângulo de operação de 1100). Para cada interrutor é incluído um manual de instruções para transporte, montagem e colocação em funcionamento. Este manual de instruções deve ser rigorosamente respeitado. Os seccionadores e os dispositivos de ligação à terra são capazes de suportar a sua corrente nominal de curta duração e a sua corrente nominal de resistência, de acordo com os dados da placa de caraterísticas. As estruturas de base dos interruptores são galvanizadas por imersão a quente. O sistema de contacto principal é feito de cobre eletrolítico e a superfície é revestida a prata de acordo com a norma QTL 0200. As molas de pressão à prova de ferrugem mantêm a força de contacto necessária durante toda a vida mecânica.
