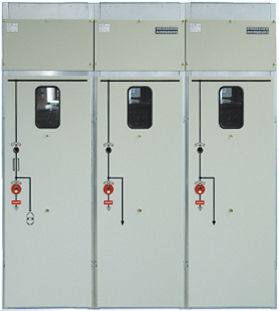

Conjunto de manobra e controle de média tensão W12 – 907521

compactoisolado a arpara distribuição elétrica

Os comutadores de média tensão encapsulados em metal e isolados a ar, tipo W 12, destinam-se a aplicações universais aplicação universal: Vão desde os compactos comutadores de cabos em anel até aos complexos comutadores de distribuição de energia. Adaptados para satisfazer as necessidades das redes de serviços públicos e das empresas de fornecimento de energia na indústria e em edifícios municipais. Estes comutadores de média tensão satisfazem plenamente as do utilizador e garantem uma distribuição de energia satisfatória. Os quadros de distribuição do tipo W 12 são instalados em áreas de funcionamento elétrico fechadas, onde só podem entrar pessoal qualificado e pessoas devidamente instruídas. O equipamento pode ser utilizado a uma altitude de até 1000 m acima do nível do mar. Para instalações acima de uma altitude de 1000 m, o nível de isolamento nominal do aparelho de distribuição deve ser corrigido em conformidade. Os painéis de distribuição foram concebidos para serem utilizados em condições normais de funcionamento, em conformidade com a norma EN 62271-1. A conceção dos painéis de distribuição isolados a ar corresponde às especificações da norma EN 62271-200. A resistência a arcos acidentais dos painéis de distribuição foi determinada a 16 kA e 20 kA; 1 s, por um instituto de testes independente. O equipamento de comutação instalado foi concebido em conformidade com a norma EN 62271-1.
