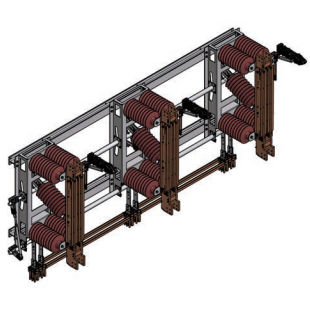

Chave seccionadora de média tensão FLa 15/97 38.5-6300-90

de exteriorcom proteção contra curto-circuitos

- Tipo testado de acordo com EN 62271-103 - Tensão nominal até 38,5 kV - Corrente nominal até 6300 A - Corrente de ruptura de carga nominal principalmente ativa 250 A - Alta potência de curto-circuito - Resistência à alta tensão - Despesa mínima de manutenção - Confiabilidade operacional - Longa vida útil - Construção autoportante, sem necessidade de fixação adicional O interruptor-seccionador de exterior FLa 15/97 38,5-6300-90 foi concebido para conduzir com segurança correntes muito elevadas e para comutar com segurança correntes de funcionamento moderadas. Está disponível para uma tensão nominal de até 38,5 kV e para correntes nominais de até 6.300 A. O interruptor é capaz de ligar as correntes correspondentes utilizando o interruptor à vácuo no shunt. O desligamento também é realizado neste local, garantindo que nenhum arco de comutação seja visível externamente. Desta forma, o interruptor está pronto para executar tarefas como, por exemplo, ligar e desligar com segurança correntes de carga de cabo capacitivo de até 28 A. Ele também exibiu sua capacidade de comutação de capacitores de derivação em um teste de tipo especial. Durante este teste, o comutador demonstrou que não tem qualquer problema em realizar múltiplas operações de ligação para correntes de ligação de condensadores de derivação até 9,5 kA com uma frequência de arranque de 300 Hz. Um mecanismo de comutação excêntrico sofisticado ativa o interruptor a vácuo e garante uma vida útil mecânica de 10.000 operações de comutação. Para que essas altas correntes de curto-circuito sejam conduzidas com segurança, foram desenvolvidos e projetados para proporcionar uma vida útil mecânica e elétrica particularmente longa.
