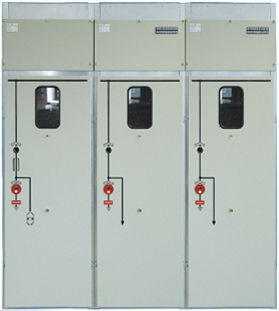

Conjunto de manobra e controle de média tensão W 12 - 607519

compactoisolado a arpara distribuição elétrica

Os comutadores de média tensão encapsulados em metal e isolados a ar, tipo W 12, destinam-se a aplicações universais: Vão desde os compactos comutadores de cabos em anel até aos complexos comutadores de distribuição de energia. Adaptados para satisfazer as necessidades das redes de serviços públicos e das empresas de fornecimento de energia na indústria e em edifícios municipais. Estes comutadores de média tensão satisfazem plenamente os requisitos específicos do utilizador e garantem uma distribuição de energia satisfatória. Os tipos de painéis standard W 12 estão disponíveis em três tamanhos dimensionais diferentes: 1. W 12 - 607519; L x P x A: 600 x 750 x 1900 mm. 2. W 12 - 757521; L x P x A: 750 x 750 x 2100 mm. 3. W 12 - 907521; L x P x A: 900 x 750 x 2100 mm. Estão disponíveis como painéis individuais ou como um quadro combinado, em que o equipamento, a sequência de painéis, etc. podem ser determinados pelo cliente Os painéis de distribuição do tipo W 12 são instalados em áreas de funcionamento elétrico fechadas, onde só podem entrar pessoal especializado e pessoas devidamente instruídas. O equipamento pode ser utilizado a uma altitude de até 1000 m acima do nível do mar. Para instalações acima de uma altitude de 1000 m, o nível de isolamento nominal do aparelho de distribuição deve ser corrigido em conformidade. Os painéis de distribuição foram concebidos para serem utilizados em condições normais de funcionamento, em conformidade com a norma EN 62271-1.
