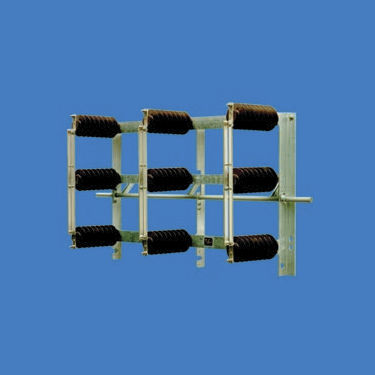

Chave seccionadora de média tensão FTr 12

de exteriortripolarvertical

Os dispositivos de ligação à terra FES de 1 e 3 pólos são aplicáveis para uma gama de tensão nominal de 12 kV a 38,5 kV e uma gama de corrente nominal de 400 A a 4000 A. A corrente nominal de curta duração até 50 kA para aduração de 3s, dependendo do tipo, foi testada.Todos os interruptores são testados de acordo com a norma EN 62271-102 e são adequados tanto para montagem vertical (900 ângulos de funcionamento) como para montagem horizontal (1100 ângulos de funcionamento). Este manual de instruções deve ser rigorosamente seguido. Os seccionadores e os dispositivos de ligação à terra são capazes de tocar o seu curto período de tempo avaliado e de suportar a corrente de acordo com os dados como o tipo de placa. As fra-mes de base dos interruptores são galvanizadas a quente. O sistema de contacto principal é feito de cobre electrolítico e a superfície é revestida a prata de acordo com QTL 0200.Molas de pressão à prova de ferrugem mantêm a força de contacto necessária ao longo de toda a vida mecânica.
