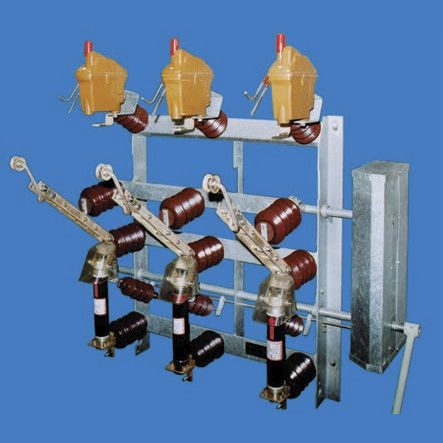

Chave seccionadora de fusíveis FLa 15/6400

de média tensãounipolartripolar

Os interruptores seccionadores de exterior FLa 15/6400 e FLa 15/6410 (com porta-fusíveis montados por baixo) foram desenvolvidos para montagem vertical. Os interruptores cumprem os requisitos da norma DINEN 62271-103 VDE 0671-103. A conceção principal e as dimensões de montagem correspondem aos interruptores seccionadores de exterior 6400 e 6410 do catálogo 751. O dispositivo de extinção de arco, que é manobrado na posição ON e é do tipo quick-make, quick-break, foi adotado do comprovado interrutor seccionador FLa 15/60 (catálogo 762), que é utilizado como seccionador de linha. Todas as câmaras de arqueamento são enchidas na fábrica com cerca de 0,5 litros de óleo para aparelhagem Shell Diala D. A principal aplicação para os interruptores-seccionadores FLa15/6400 e FLa 15/6410 é como interrutor de alimentação para postos de transformação montados em postes. As estruturas de base são soldadas em aço seccionado e o eixo de operação, que é montado em rolamentos de bronze, é galvanizado a quente. Todos os isoladores utilizados na construção são feitos de resina fundida cicloalifática. Todos os contactos com terminações planas de acordo com a norma DIN 46206 e lâminas de contacto duplas são feitos de cobre eletrolítico, são revestidos a prata e formam caminhos de corrente sem laços. Os contactos do porta-fusíveis foram concebidos para receber fusíveis HVHBC (fusíveis de alta tensão e elevada capacidade de rutura) (catálogo 791), em conformidade com a norma DIN 43625. As secções transversais adequadas e as pressões de contacto apropriadas significam que os interruptores continuam a funcionar fácil e corretamente após muitos anos de funcionamento. Para o acionamento dos interruptores-seccionadores e dos interruptores de ligação à terra, estão disponíveis mecanismos de acionamento para o exterior, tal como descritos no nosso catálogo 776.
