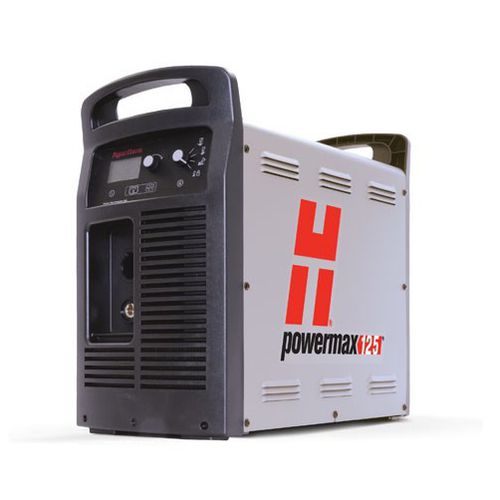

Cortador de plasma robótico Powermax125®

automáticoautomáticode inversor IGBT

Visão geral do produto
Oferecendo o máximo de potência e desempenho para plasma a ar, o sistema a plasma Powermax125® corta maiores espessuras com mais velocidade. Projetado para cortes e goivagens manuais e mecanizados, o sistema oferece ciclo de trabalho de 100%, capacidade de perfuração mecanizada de 25 mm (1 pol) e altas taxas de remoção de metal em goivagem. Inclui inovações como a tecnologia Smart Sense™ para ajuste automático de pressão de gás e suporte a diversos estilos de tochas Duramax® Hyamp™ para aplicações manuais, mecanizadas, robóticas e de alcance estendido.

Aplicações

• Corte de formas complexas — largura de kerf estreita, mínimo de escória e zona afetada pelo calor
• Corte mecanizado — para automação portátil e corte em mesa
• Corte por arrasto — arrastar a tocha diretamente através da peça de trabalho
• Corte rente — cortar mais perto do material de base usando ângulo de 45°
• Goivagem de controle máximo — remoção precisa de metal, perfis rasos
• Goivagem de remoção máxima — remoção drástica de metal, perfis profundos e lavagem pesada
• Corte com maior alcance — maior visibilidade e acessibilidade em espaços pequenos
• Goivagem com maior alcance — maior visibilidade e acessibilidade para goivagem em espaços pequenos

Benefícios principais

• Produtividade máxima: velocidades de corte até cinco vezes maiores que oxicorte em aço-carbono de 12 mm (1/2 pol); qualidade de corte e goivagem superior reduz tempo de preparação; ciclo de trabalho de 100% aumenta tempo produtivo; variedade de tochas permite múltiplas aplicações com o mesmo sistema.
• Fácil de usar em cortes e goivagens: Smart Sense™ ajusta automaticamente a pressão do ar; SpringStart™ assegura partidas consistentes; bocal patenteado para corte por arrasto reduz acúmulo de escória para cortes mais suaves.
• Custos operacionais mais baixos: vida útil dos consumíveis até quatro vezes maior que outros sistemas na mesma faixa; detecção do fim da vida útil do eletrodo interrompe alimentação para proteger tocha e peça.
• Robustez para trabalhos difíceis: Confiabilidade Hypertherm Certified™; tochas Duramax™ Hyamp projetadas para alta resistência a impacto e temperatura.

Especificações (resumo em tabela)
Tensões de entrada: CSA — 480/600 V, 3F, 50/60 Hz; CE — 400 V, 3F, 50/60 Hz; CCC — 380 V, 3F, 50/60 Hz
Corrente de entrada a 21,9 kW: 300/400/480/600 V — 38/36/31/24 A
Corrente de saída: 30–125 A
Tensão de saída nominal: 175 VCC
Ciclo de trabalho a 40 °C: 100% a 125 A
Tensão de circuito aberto (OCV): 400/600 CSA: 320 VCC; 380 V CCC: 290 VCC; 400 V CE: 305 VCC
Dimensões com alças: 592 mm C; 274 mm L; 508 mm A
Peso com tocha de 7,6 m: 480 V — 47,9 kg; 600 V — 47,5 kg; 380 V — 45,2 kg; 400 V — 48,9 kg
Suprimento de gás: Ar limpo, seco e livre de óleo (ou nitrogênio para aplicações específicas)
Pressão/faixa de fluxo de entrada de gás recomendadas: Corte — 260 l/min a 5,9 bar; Goivagem — 212 l/min a 4,1 bar
Comprimento do cabo de alimentação de entrada: 3 m (variações em alguns modelos CCC)
Tipo de fonte de alimentação: Inversor — IGBT (transistor bipolar de comporta isolada)
Especificação de potência do motor: 40 kW para saída total de 125 A
Certificações: CSA (Américas e Ásia, exc. China); CE, C-Tick, CU/GOST (Europa, Austrália, Bielorrússia, Cazaquistão, Rússia, Sérvia, Ucrânia e outros); CCC (China)
Garantia: fontes de alimentação — 6 anos; tochas — 1 ano

Capacidade de corte e goivagem (resumo)

Corte
Recomendada: 38 mm (1-1/2 pol) — 457 mm/min (18 pol/min)
44 mm (1 3/4 pol) — 250 mm/min (10 pol/min)
Separação (corte manual): 57 mm (2-1/4 pol) — 125 mm/min (5 pol/min)
Perfuração (manual ou com controle de altura automático): 25 mm (1 pol)

Goivagem
Goivagem comum — taxa de remoção de metal: 12,52 kg/h; perfil de entalhe: 4,3 mm – 7,9 mm C x 6,1 mm – 9,9 mm L

Configurações e opções
Configurações padrão incluem fontes de alimentação com portas CPC e opcionais (porta serial), tochas manuais (85°, 15°), tochas mecanizadas (180°), tochas robóticas e tochas longas em comprimentos de cabo variados (7,6 m; 10,7 m; 15,2 m; 22,8 m). Existem diversas opções de conjuntos iniciais de consumíveis e diversas configurações de fonte de alimentação por tensão/região.

Características / especificações técnicas

• Modelo: Powermax125®
• Faixa de corrente de saída: 30–125 A
• Tensão nominal de saída: 175 VCC
• Ciclo de trabalho: 100% @ 125 A (a 40 °C)
• OCV (varia por certificação): 290–320 VCC
• Entrada elétrica: múltiplas opções (380/400/480/600 V, 3F, 50/60 Hz)
• Potência do motor para operação com gerador: até 40 kW para saída total de 125 A
• Suprimento de gás recomendado: ar limpo, seco e livre de óleo; pressões e fluxos conforme aplicação
• Capacidades de corte recomendadas: corte limpo até 38 mm (recom.) e corte manual até 57 mm; perfuração manual 25 mm
• Taxa de remoção de metal (goivagem comum): 12,52 kg/h
• Tecnologias integradas: Smart Sense™ (ajuste automático de pressão), SpringStart™ (partidas consistentes), detecção do fim de vida do eletrodo
• Tochas: família Duramax® Hyamp™ — múltiplos estilos para aplicações manuais, mecanizadas, robóticas e de alcance estendido
• Peso típico com tocha 7,6 m: 45,2–48,9 kg (varia com tensão)
• Garantia: fonte 6 anos; tochas 1 ano
