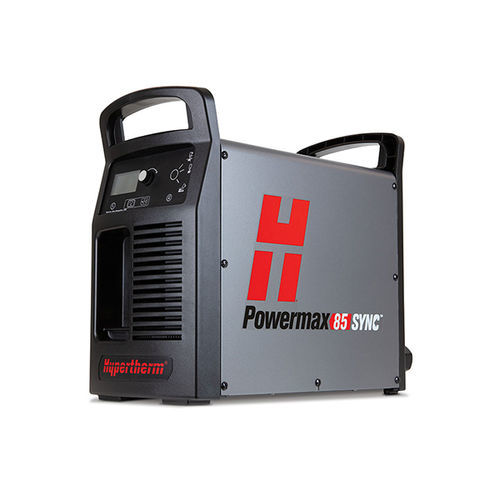

Cortador de plasma automático Powermax85 SYNC®

robóticoautomáticode inversor IGBT

Visão geral
O Powermax85 SYNC® é um cortador de plasma a ar de nível profissional que simplifica a operação para goivagem e corte (recomendado de até 25 mm). Conta com definição automatizada do processo via tochas SmartSYNC® habilitadas com RFID e um consumível de cartucho de peça única que fornece dados monitoráveis de utilização. Maximiza produtividade por redução do tempo de máquina parada, desempenho de corte otimizado e gerenciamento simplificado do estoque de consumíveis.

Aplicações

• Corte por arrasto – para arrastar a tocha diretamente através da peça de trabalho.
• Corte com maior alcance – para maior visibilidade e acessibilidade em espaços pequenos.
• Goivagem com maior alcance – para maior visibilidade e acessibilidade ao goivar em espaços pequenos.
• Corte de formas complexas – para largura de kerf estreita com mínimo de escória e zona afetada pelo calor.
• Corte rente – para cortar mais perto dos materiais de base usando um ângulo de 45°.
• Goivagem de controle máximo – para remoção de metal precisa, perfis de goivagem rasos e lavagem de metal leve.
• Goivagem de remoção máxima – para remoção drástica de metal, perfis de goivagem profundos e lavagem de metal pesada.
• Corte mecanizado – para automação portátil e corte em mesa.
• Marcação – para marcação, identificação de peças, localização de orifícios ou soldas (aplicação compatível).

Benefícios

• Fácil de usar: cartuchos fáceis de identificar por marcação a laser e código de cores; tochas e cartuchos SmartSYNC com RFID ajustam automaticamente corrente e modo; detecção de fim de vida útil do consumível elimina incerteza sobre quando trocar; novo cabo flexível reduz fadiga do operador.
• Minimiza custos operacionais: operação simplificada reduz tempo e custos de treinamento e de localização de defeitos; reduz tempo de máquina parada durante trocas de consumíveis e elimina descarte prematuro; dados de uso do cartucho ajudam a melhorar operações e gerenciamento de estoque.
• Maximiza o desempenho: ampla gama de tarefas com estilos de tocha intercambiáveis; cartuchos otimizados oferecem até o dobro da vida útil no corte manual e melhor qualidade em mecanizado; controles na tocha permitem ajuste da corrente e troca de cartuchos sem voltar à fonte.
• Confiabilidade líder no setor: tochas SmartSYNC projetadas para ambientes industriais adversos; tecnologia SpringStart™ para partidas consistentes; reduz tempo de máquina parada em produção.

Consumíveis e tochas
Tochas SmartSYNC habilitadas para RFID comunicam-se com o sistema Powermax SYNC para definir automaticamente corrente e processo. A plataforma de cartuchos da Hypertherm é de peça única e otimizada por processo/corrente (drag-cut, FineCut, mechanized, Max removal, Max control, FlushCut, HyAccess), simplificando a seleção e gerando dados de uso. Cartuchos mecanizados podem ser usados em tochas manuais se desejado; cartuchos têm dimensões diferentes dos consumíveis tradicionais e podem mostrar marcas de teste de disparo da fabricação (normal).

Capacidade de corte (tabela)
Capacidade | Espessura | Velocidade de corte
Recomendada | 25 mm | 500 mm/min
| 32 mm | 250 mm/min
Separação (corte manual) | 38 mm | 125 mm/min
Perfuração (Pierce)* | 20 mm | -
*Perfuração para corte manual ou mecanizado com controle de altura da tocha programável.

Goivagem de remoção máxima (tabela)
Capacidade | Taxa de remoção de metal | Perfil da goivagem
Goivagem comum | 8,2 kg por hora | 3,5 mm C x 6,6 mm L

Configurações e opções
Várias configurações de fontes (CE e CSA), tochas (manual 75°/15°, mecanizada 180°, robótica/mini) e comprimentos de cabo (4,5 m, 7,6 m, 10,7 m, 15,2 m, 22,8 m). Fontes disponíveis sem/ com controle remoto, com porta CPC, divisor de tensão, porta serial e opções regionais (200–600 V CSA; 380–400 V CE). Cabos de controle e cabos-obra com múltiplas terminações (grampo manual, estilo C, terminal anel) também listados.

Recursos-chave

• Cartuchos com identificação a laser e cores; dados de utilização do cartucho.
• Tochas SmartSYNC com ajuste automático do processo por RFID.
• SpringStart™ para partidas consistentes.
• Consumíveis de cartucho otimizados para maior vida útil e qualidade.

Características / especificações técnicas

• Tensão de entrada: CSA — 200–480 V, 1F, 50/60 Hz; 200–600 V, 3F, 50/60 Hz. CE — 380–400 V, 3F, 50/60 Hz.
• Potência de saída: 12,2 kW.
• Corrente de entrada: (CSA) 200/208/240/480 V 1F — 70/68/58/29 A a 12,2 kW; 200/208/240/480/600 V 3F — 42/40/35/18/17 A a 12,2 kW. (CE) 300/400 V 3F — 20.5/19.5 A.
• Corrente de saída: 25–85 A.
• Tensão de saída nominal: 143 VCC.
• Ciclo de trabalho (a 104 °F / 40 °C): variadas por tensão e padrão (ex.: 60% a 85 A em 230–600 V 3F; 100% a 66 A em 230–600 V 1/3F; CE: 60% a 85 A 380–400 V 3F; 100% a 66 A 380–400 V 3F).
• Tensão de circuito aberto (OCV): CSA 305 VCC; CE 270 VCC.
• Dimensões (com alças): 483 mm C x 233 mm L x 430 mm A.
• Peso (com tocha de 7,6 m): CSA 32 kg; CE 23,5 kg.
• Suprimento de gás: ar limpo, seco e livre de óleo, ou nitrogênio.
• Pressão ideal de entrada do gás: 7,6–8,3 bar. Pressão mínima: 5,2 bar.
• Faixa recomendada de vazão do gás: Corte — 210 L/min a 5,9 bar; Goivagem — 210 L/min a 4,8 bar.
• Comprimento do cabo de alimentação de entrada: 3 m.
• Tipo de fonte: Inversor — IGBT.
• Especificação de potência do motor: 20 kW para saída total de 85 A.
• Eficiência elétrica: 91,9%.
• Certificações: Certificado pela CSA (Américas e Ásia exceto China); CE (Europa, Austrália, NZ, Belarus, Sérvia, Ucrânia e outros); RCM; UKCA — Grã-Bretanha.
• Garantia: fontes de alimentação — 6 anos; tochas — 1 ano.
