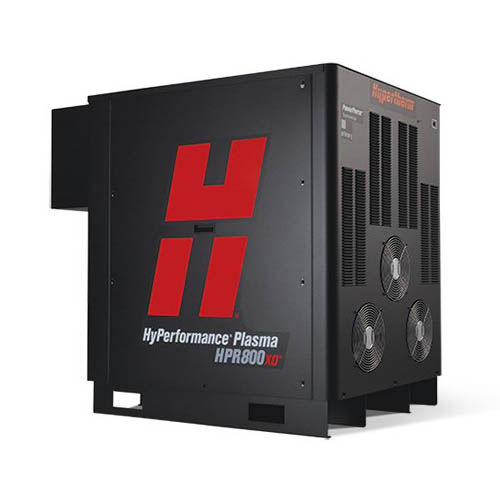

Cortador de plasma robótico HPR800XD®

de alta performancede alta velocidadede alta precisão

Descrição do produto
O sistema a plasma HPR800XD® HyPerformance® foi projetado e construído para fornecer o máximo de desempenho e produtividade em operações de corte x-y, chanfro e robóticas. O sistema versátil de 800 A combina rapidez na velocidade de corte, no ciclo de processo e nas trocas com alta confiabilidade, e oferece flexibilidade de processo para cortar, chanfrar e marcar metais de até 160 mm (6-1/4 pol) de espessura.

Benefícios

• Qualidade de corte e consistência superiores
  • A HyPerformance plasma corta peças de características complexas com qualidade e consistência superiores
  • Tecnologia HyDefinition® alinha e foca o arco plasma para cortes mais precisos e potentes até 160 mm (6-1/4 pol)
  • Tecnologia HDi™ oferece qualidade de borda extremamente afiada para aço inoxidável fino, acabamento de superfície brilhante e ângulos superiores com menor variação
  • Tecnologia True Hole™ (para sistemas de gás automáticos) produz qualidade de orifício muito superior ao plasma tradicional
• Custo operacional minimizado
  • Tecnologia LongLife® aumenta significativamente a vida útil dos consumíveis e mantém qualidade HyDefinition consistente
  • Velocidades de corte mais rápidas aumentam a produção por hora e reduzem operações secundárias
  • PowerPierce® permite perfurações mais espessas e pode substituir oxicorte mais lento
• Versatilidade
  • Corta, chanfria e marca aço-carbono, aço inoxidável, alumínio e outros metais com precisão HyDefinition
  • Design modular facilita atualizações de fonte de alimentação para aumentar capacidade conforme necessidades
• Confiabilidade
  • Arquitetura simples e robusta com menos peças do que sistemas competitivos
  • Fabricação e testes exaustivos asseguram conformidade com elevados padrões de qualidade

Cartucho HPR (consumíveis)
O cartucho HPR substitui cinco consumíveis tradicionais por um só, simplificando pedidos, agilizando trocas e reduzindo erros. Cartucho de peça única HPR oferece vida útil mais longa e melhor qualidade de corte. Cartuchos são embalados e vendidos a parceiros em quantidades de 10 unidades.

Consumíveis do cartucho - resumo de itens por corrente

Processo de aço-carbono (cartucho)
80 A (corte padrão) – Capa: 420708 · Cartucho (10 un): 420803 · Tubo de água: 420728 · Corpo da tocha: 420729
130 A (corte padrão) – Capa: 420708 · Cartucho (10 un): 420705 · Tubo de água: 420728 · Corpo da tocha: 420729
260 A (corte padrão/chanfrado) – Capa: 420708 · Cartucho (10 un): 420715 · Tubo de água: 420728 · Corpo da tocha: 420729

Kits de cartucho (exemplos)
Kit inicial de tocha – código 528101 (inclui corpo da tocha 420729, tubo de água 420728, capa 420708, etc.)
Kits de cartucho, emb. c/3 – 528102 (Kit: Cartucho, 80 A), 528103 (Kit: Cartucho, 130 A), 528104 (Kit: Cartucho, 260 A). Kit multicorrente 528105 contém 1 de cada corrente (80 A, 130 A e 260 A).

Tochas e consumíveis padrão (resumo)
Consumíveis listados por material e faixa de corrente; exemplos de códigos para aço-carbono (400 A): 30 A a 400 A com respectivas capas, proteções, bicos, distribuidores de gás, eletrodos e tubos de água conforme tabela de consumíveis do sistema (códigos de peça indicados em documentação do produto).

Informação sobre capacidades de corte e desempenho

Geral (por fonte de alimentação)
Tensão de circuito aberto (U0) máxima: 360 VCC
Corrente de saída máxima (I2): 400 A (cada fonte; HPR800XD é composto por duas fontes HPR400XD em paralelo)
Tensão de saída (U2): 50 a 200 VCC
Especificação do ciclo de trabalho: 100% a 80 kW, 40 °C
Temperatura ambiente/ciclo de trabalho: operação entre –10 °C e +40 °C
Fator de potência (cosφ): 0,98 a 400 na saída do ACC
Refrigeração: Ar forçado (classe F)
Isolamento: Classe H

Capacidades de corte (exemplos por material)

Aço-carbono
Isento de escória: 38 mm (1-1/2 pol) · Perfuração de produção: 50 mm (2 pol) · Capacidade máxima de corte: 80 mm (3,2 pol)

Aço inoxidável
Perfuração de produção: 75 mm (3 pol) · Perfuração máxima**: 100 mm (4 pol) · Separação: 160 mm (6-1/4 pol)

Alumínio
Perfuração de produção: 75 mm (3 pol) · Separação: 160 mm (6-1/4 pol)

Velocidade (exemplo aço-carbono)
Exemplo no manual para corrente de saída mais alta: espessura 12 mm (1/2 pol) → 4430 mm/min (170 pol/min)

Ângulo de corte
Faixa da ISO 9013*: 2 a 5

Soldabilidade
Pronto para soldar

Gases do processo (por material) – exemplos
Aço-carbono: O2/Ar, O2/Ar/O2 (variações conforme processo)
Aço inoxidável: Argônio/Ar, H35/N2, N2/N2, H35-N2/N2, F5/N2 (dependendo do processo selecionado)
Alumínio: Argônio/Ar, Argônio/N2 (dependendo do processo)

Corrente do processo (corte)
Intervalo nominal: 30 a 800 A (nem todos os processos estão disponíveis para todos os materiais; ver documentação técnica para detalhes)

Notas
* ISO 9013 define qualidade de corte em corte térmico; faixas menores indicam menor ângulo na superfície de corte.
** A perfuração máxima requer processo de movimento controlado; consultar documentação técnica para detalhes.

Características / especificações técnicas

• Sistema composto por duas fontes HPR400XD em paralelo (configuração HPR800XD de 800 A)
• Tensão de circuito aberto máxima: 360 VCC
• Corrente máxima por fonte: 400 A (portanto 800 A combinado)
• Faixa de tensão de saída: 50–200 VCC
• Ciclo de trabalho: 100% a 80 kW, 40 °C
• Operação ambiente: –10 °C a +40 °C
• Refrigeração: ar forçado (classe F)
• Isolamento: Classe H
• Capacidades de corte: até 160 mm (6-1/4 pol) (dependendo do material e processo)
• Suporte a múltiplos processos e gases conforme material (detalhes em documentação técnica)
• Compatível com cartucho HPR de peça única (pack 10 unidades) e kits iniciais de consumíveis específicos para correntes variadas
