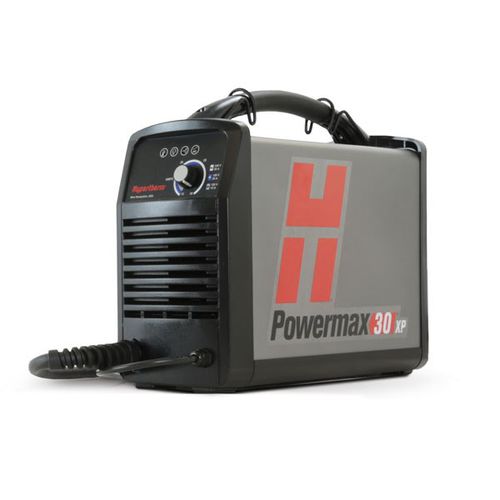

Cortador de plasma CNC Powermax30® XP

de inversor IGBTinversorde alta performance

Resumo
O Powermax30® XP é um sistema de corte a plasma manual altamente portátil adequado a uma ampla gama de aplicações. O design dois em um oferece alta potência para cortes em metal espesso e, com os consumíveis FineCut®, possibilita cortes detalhados em metal fino. O sistema versátil de 30 A usa ar ou nitrogénio para cortar materiais condutores, como aço-carbono, aço inoxidável e alumínio.

Aplicações

• Corte com maior alcance — para maior visibilidade e acessibilidade ao cortar em espaços pequenos.
• Corte de formas complexas — para kerf estreito com mínimo de escória e zona afetada pelo calor.
• Corte por arrasto — para arrastar a tocha diretamente através da peça de trabalho.
• Goivagem com maior alcance — para maior visibilidade e acessibilidade ao goivar em espaços pequenos.

Aplicações compatíveis

• Corte mecanizado — para automação portátil e corte em mesa.
• Corte rente — para cortar mais perto dos materiais de base usando ângulo de 45°.
• Goivagem de controlo máximo — remoção precisa de metal e perfis rasos de goivagem.
• Goivagem de remoção máxima — remoção drástica de metal e perfis de goivagem profundos.

Benefícios

• Fácil de usar — o sistema inclui tudo que é necessário para realizar o corte de forma rápida e simples; pequeno e leve para transporte fácil; compatível com alimentação 120 ou 240 V (adaptadores de plugue e tecnologia Auto-Voltage™ incluídos).
• Desempenho superior em um pacote compacto — rápidas velocidades de corte e excelente qualidade de corte para reduzir operações secundárias; projetado para uso pesado em ambientes exigentes.
• Design dois em um para versatilidade máxima — corte de alta potência em metal espesso e consumíveis FineCut para cortes de alta qualidade em metais finos (borda limpa e kerf estreito).

Especificações
Tensões de entrada: 120–240 V, 1F, 50/60 Hz
Corrente de entrada a 3,8 kW: 120–240 V, 1F, 25–18,8 A
Corrente de saída: 15–30 A
Tensão de saída nominal: 125 VCC
Ciclo de trabalho a 40°C: 35% (240 V); 20% (120 V)
Tensão de circuito aberto (OCV): 256 VCC
Dimensões com alças: 356 mm C; 168 mm L; 305 mm A
Peso com tocha de 4,5 m: CSA: 9,7 kg; CE, CCC: 9,5 kg
Suprimento de gás: Ar limpo, seco e livre de óleo ou nitrogénio
Pressão/faixa de fluxo de entrada de gás recomendadas: 113,3 l/min a 5,5 bar
Comprimento do cabo de alimentação de entrada: 3 m
Tipo de fonte de alimentação: Inversor – IGBT (transistor bipolar de comporta isolada)
Especificação de potência do motor: 5,5 kW para saída total de 30 A
Certificações: Certificado pela CSA (Américas e Ásia, exceto China); CE, C-Tick, CU/GOST, Ucrânia e Sérvia (Europa, Austrália e outros países que aceitam essas certificações); CCC para China
Garantia: fontes de alimentação têm garantia de seis anos; tochas têm garantia de um ano

Dados de operação
Capacidade / Espessura / Velocidade de corte
Recomendada: 10 mm (3/8 pol) — 500 mm/min (20 pol/min)
12 mm (1/2 pol) — 250 mm/min (10 pol/min)
Separação: 16 mm (5/8 pol) — 125 mm/min (5 pol/min)

Capacidades com alimentação de entrada de 120 V
Com defletor e bico FineCut, operando a 25 A de saída recomendada (máx. recomendado para 120 V):

• 6 mm (1/4 pol) a 482 mm/min (19 pol/min)
• 10 mm (3/8 pol) a 203 mm/min (8 pol/min)
• 12 mm (1/2 pol) a 76 mm/min (3 pol/min)

Recursos e documentação
Manual / brochura disponível: Powermax30 XP CSA Revisão 4 (Português) — PDF listado nos recursos do produto (tamanho de ficheiro indicado na página: 845 KB).

Características / especificações técnicas

• Modelo: Powermax30® XP
• Corrente de saída nominal: 15–30 A
• Tensão de circuito aberto: 256 VCC
• Alimentação: 120–240 V, monofásico, 50/60 Hz (suporta Auto-Voltage™)
• Ciclo de trabalho (40°C): 35% @ 240 V / 20% @ 120 V
• Gás: ar comprimido limpo ou nitrogénio; fluxo recomendado 113,3 l/min a 5,5 bar
• Tipo de fonte: Inversor IGBT
• Dimensões (c/ alças): 356 x 168 x 305 mm
• Peso (c/ tocha 4,5 m): aprox. 9,5–9,7 kg
• Garantia: 6 anos para fontes; 1 ano para tochas
