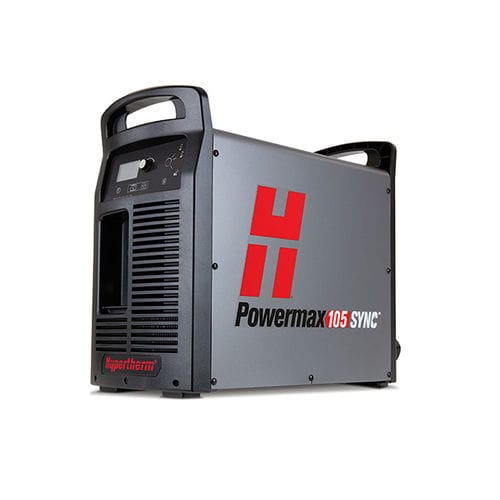

Cortador de plasma automático Powermax105 SYNC®

automáticorobóticode inversor IGBT

Resumo
O Powermax105 SYNC® é um cortador a plasma a ar de nível profissional projetado para simplificar a operação do sistema para goivagem e cortes recomendados de até 32 mm (1-1/4\"). Possui configuração automatizada do processo via tochas SmartSYNC® com tecnologia RFID e um cartucho consumível de peça única rastreável que fornece dados de utilização. O sistema maximiza a produtividade reduzindo tempos de máquina parada, mantendo a qualidade de corte e simplificando o gerenciamento do estoque de consumíveis.

Principais funcionalidades

• Configuração automatizada do processo através de tochas SmartSYNC® habilitadas com RFID.
• Cartucho consumível de peça única com identificação e dados rastreáveis de utilização.
• Cartuchos otimizados por processo e corrente para maximizar desempenho e vida útil dos consumíveis.
• Tochas intercambiáveis (manuais, mecanizadas e robóticas) e controles de ajuste na própria tocha.
• Cabo de tocha flexível e robusto, projetado para reduzir a fadiga do operador e compatível com tochas robóticas.

Aplicações

• Corte por arrasto (tocha arrastada diretamente sobre a peça).
• Corte de alcance estendido (melhor visibilidade e acessibilidade em espaços estreitos).
• Goivagem com maior alcance (melhor visibilidade e acessibilidade).
• Corte de formas complexas / Fine-feature cutting (kerf estreito, mínimo de escória e HAZ reduzido).
• Corte rente (para cortar próximo ao material base com ângulo de 45°).
• Goivagem de controle máximo (remoção precisa de metal com perfis rasos).
• Goivagem de remoção máxima (remoção drástica de metal, perfis de goivagem profundos).
• Corte mecanizado (para automação portátil e em mesas CNC).
• Marcação e indicação de identificação de peças.

Benefícios

• Fácil de usar: cartuchos identificados por marcação a laser e código de cores; tochas SmartSYNC® ajustam automaticamente corrente e modo; detecção do fim de vida útil do consumível.
• Minimiza custos operacionais: operação simplificada reduz tempo e custo de treinamento; menor tempo de máquina parada durante trocas de consumíveis; dados de uso do cartucho para melhor gestão de estoque e otimização de processos.
• Maximiza o desempenho: ampla gama de aplicações com tochas intercambiáveis; cartuchos com vida útil otimizada (até o dobro em corte manual vs consumíveis padrão); controles na tocha para ajuste sem retornar à fonte.
• Confiabilidade líder no setor: tochas SmartSYNC projetadas para ambientes industriais adversos; tecnologia SpringStart™ para partidas consistentes; redução de tempo de máquina parada.

Cartuchos Hypertherm (plataforma de cartucho de peça única)
A plataforma de cartucho Hypertherm oferece cartuchos otimizados por processo e corrente, reduzindo a variedade de peças necessárias e garantindo desempenho consistente. Observação: cartuchos podem apresentar marcas de teste de disparo devido ao controle de qualidade na fabricação.

Exemplos de cartuchos por processo/corrente
Cartuchos para corte por arrasto e FineCut (tochas manuais):
105 A — cartucho referência 428937
85 A — cartucho referência 428935
65 A — cartucho referência 428931
45 A — cartucho referência 428927
Corte manual FineCut — cartucho referência 428928

Cartuchos mecanizados / FineCut (tochas mecanizadas):
105 A — cartucho referência 428936
85 A — cartucho referência 428934
65 A — cartucho referência 428930
45 A — cartucho referência 428925
Corte mecanizado FineCut — cartucho referência 428926
Kit de anel ôhmico — referência 428895 (contém 3 anéis ôhmicos nº 420580)

Cartuchos para remoção máxima e controle máximo:
105 A max removal gouging — cartucho 428938
45–85 A max removal gouging — cartucho 428932
105 A max control gouging — cartucho 428939
45–85 A max control gouging — cartucho 428933

Opções de tocha e cabos

• Tochas SmartSYNC® disponíveis em 75° (manual), 15° (manual), 180° (mecanizada) e versões robóticas (90°, 45° etc.).
• Comprimentos de cabo de tocha padrão: 4,5 m (15'), 7,6 m (25'), 10,7 m (35'), 15,2 m (50'), 22,8 m (75') conforme configuração (detalhes variam por tipo de tocha e certificação).
• Cabos de controle e cabos-obra diversos com conectores para controle remoto, CNC (faston, D-sub), comunicação serial RS-485, terminação e opções de tensão dividida conforme necessidade.

Especificações (resumo de tabelas)
Capacidade de corte
Capacidade | Espessura | Velocidade de corte
Recomendada | 32 mm (1-1/4\") | 500 mm/min (20 ipm)
| 38 mm (1-1/2\") | 250 mm/min (10 ipm)
Corte manual (separação) | 50 mm (2\") | 125 mm/min (5 ipm)
Perfuração* | 22 mm (7/8\") | —
*Classificação de perfuração para corte manual ou mecanizado com controle programável de altura da tocha.

Goivagem de remoção máxima
Capacidade | Taxa de remoção de metal | Perfil da goivagem
Goivagem comum | 8,6 kg (19,1 lbs)/hora | 6,6 mm C x 6,0 mm L

Especificações gerais (seleção)
Tensões de entrada | CSA: 200–600 V, 3F, 50/60 Hz; CE/CCC: 200–600 V, 3F, 50/60 Hz e 380–400 V, 3F, 50/60 Hz
Saída em kW | 16,8 kW
Corrente de saída | 30–105 A
Tensão de saída nominal | 160 VDC
Ciclo de trabalho (104 °F / 40 °C) | Ex.: 70% a 105 A (240 V, 3F); 80% a 105 A (480–600 V, 3F); 100% a 94 A (480–600 V, 3F)
Tensão de circuito aberto (OCV) | CSA – 300 VDC; CE/CCC – 288 VDC
Dimensões (com alças) | 592 mm C x 274 mm L x 508 mm A
Peso (com tocha 7,6 m) | CSA: 45,3 kg (95 lb); CE/CCC: 42,7 kg (94 lb) para 230–400 V; 39,4 kg (87 lb) para 400 V
Suprimento de gás | Ar limpo, seco e livre de óleo, ou nitrogênio
Pressão ideal de entrada | 7,6–8,3 bar (110–120 lb/pol²)
Pressão mínima de entrada | 5,5 bar (80 lb/pol²)
Vazão recomendada (entrada)
- Corte: 260 L/min a 5,9 bar (550 scfh, 9,2 scfm a 90 lb/pol²)
- Goivagem: 260 L/min a 4,8 bar (550 scfh, 9,2 scfm a 70 lb/pol²)
Comprimento do cabo de alimentação de entrada | 3 m (10 pés)
Tipo de fonte de alimentação | Inversor - IGBT
Potência do motor especificada | 30 kW para saída total de 105 A
Eficiência elétrica | 91%
Certificações | CSA, CE (incl. RCM, UKCA e outros conforme região), CCC (China)
Garantia | Fonte de alimentação: 6 anos; Tochas: 1 ano

Observações operacionais

• O sistema é vendido por meio de rede de parceiros autorizados que definem preços independentemente (preços não fornecidos no site).
• Os cartuchos têm dimensões diferentes dos consumíveis tradicionais — considerar ao usar guias e modelos de corte.

Características / especificações técnicas

• Modelo: Powermax105 SYNC®
• Corrente de saída: 30–105 A
• Potência nominal: 16,8 kW
• Tensão de saída nominal: 160 VDC
• Ciclo de trabalho: até 80–100% dependendo da tensão e corrente (detalhado acima)
• Capacidade de corte recomendada: 32 mm (1-1/4\")
• Máxima separação (manual): 50 mm (2\")
• Perfuração: até 22 mm (7/8\")
• Entrada de alimentação: 200–600 V, 3F (varia por certificação/região)
• Suprimento de gás: ar limpo e seco ou nitrogênio; pressão ideal 7,6–8,3 bar
• Vazão de gás recomendada: 260 L/min para corte e goivagem (valores de referência)
• Dimensões (C x L x A): 592 x 274 x 508 mm
• Peso aproximado: 39,4–45,3 kg dependendo da configuração
• Eficiência elétrica: 91%
• Certificações: CSA, CE (incl. RCM, UKCA), CCC
• Garantia: 6 anos (fonte), 1 ano (tochas)
