Manípulo serrilhado LHRB
com roscade aletasem aço zincado

Manípulo serrilhado - LHRB - ISC PLASTIC PARTS - com rosca / de aletas / em aço zincado
Manípulo serrilhado - LHRB - ISC PLASTIC PARTS - com rosca / de aletas / em aço zincado
Manípulo serrilhado - LHRB - ISC PLASTIC PARTS - com rosca / de aletas / em aço zincado - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo
com rosca, serrilhado
Forma
de aletas
Material
em POM, em aço zincado
Outras características
com perno

Descrição

Descrição

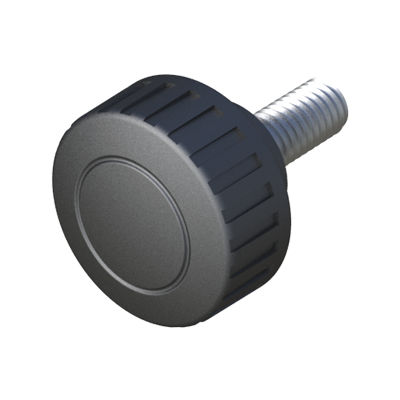

O pomo macho LHRB possui cabeça grafilada e haste roscada adequada para montagem em máquinas e equipamentos. Existe também a versão com rosca fêmea (LHRM).

Conformidade e documentação
  • Desenho PDF: disponível (arquivo de desenho para download)
  • UL94: não disponível
  • IP: não classificado / não disponível
  • RoHS: conforme
  • Medidas expressas em: Milímetros
  • Vídeo: vídeo do produto disponível


Visuais
Render e desenho técnico disponíveis.

Tabela de variantes / dimensões (Referência | M | L | A | C | B | D)
00301200892 | M5 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200902 | M5 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200893 | M5 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200903 | M5 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200894 | M5 | 20,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200904 | M5 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200895 | M5 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200905 | M5 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200896 | M5 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200906 | M5 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200897 | M6 | 10,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200907 | M6 | 10,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200920 | M6 | 10,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200898 | M6 | 15,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200908 | M6 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200921 | M6 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200900 | M6 | 25,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200910 | M6 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200923 | M6 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200901 | M6 | 30,00 | 22,00 | 13,00 | 15,00 | 5,00
00301200911 | M6 | 30,00 | 30,00 | 15,00 | 14,80 | 6,00
00301200924 | M6 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200912 | M6 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200913 | M6 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200925 | M6 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200914 | M8 | 15,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200926 | M8 | 15,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200932 | M8 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200915 | M8 | 20,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200927 | M8 | 20,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200933 | M8 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200916 | M8 | 25,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200928 | M8 | 25,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200934 | M8 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200917 | M8 | 30,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200929 | M8 | 30,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200935 | M8 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200918 | M8 | 35,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200930 | M8 | 35,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200936 | M8 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200919 | M8 | 40,00 | 30,00 | 15,00 | 17,00 | 6,00
00301200931 | M8 | 40,00 | 40,00 | 19,00 | 22,00 | 9,00
00301200937 | M8 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200938 | M10 | 15,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200939 | M10 | 20,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200940 | M10 | 25,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200941 | M10 | 30,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200942 | M10 | 35,00 | 50,00 | 21,00 | 30,00 | 16,00
00301200943 | M10 | 40,00 | 50,00 | 21,00 | 30,00 | 16,00

Famílias relacionadas / notas
Este produto pertence à família LHRB. Páginas relacionadas sugerem famílias (ex.: MTV) que descrevem materiais como corpos em POM, hastes roscadas em aço zincado e cores disponíveis (Cinza RAL 7038, Preto RAL 7021, Vermelho RAL 3001).
