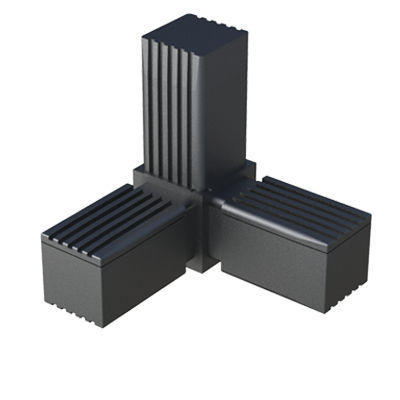

Conector para tubos quadrados THCYA

Yem aço inoxidávelem aço zincado

Descrição do produto
O nosso conector em Y, composto por duas peças, permite unir 3 tubos quadrados e é fornecido com ou sem alma interior em Aço (S), Aço zincado (ZCS) ou Aço inoxidável (SS). Fabricado em Nylon (PA6), destina-se à construção de estruturas sujeitas a cargas estáticas baixas, médias ou altas conforme a referência. Para evitar corrosão por contacto e enfraquecimento, recomenda-se não perfurar a alma de aço.

Certificações e conformidade

• UL94: não especificado
• Índice IP: não especificado
• RoHS: conforme
• Unidades de medida: milímetros

Multimédia

• Imagem render disponível
• Desenho técnico 2D disponível
• Vídeo do produto disponível

Referências
00201206444 | 20 x 20 | 1,50 | L 36,50 | H 20,00
00201206454 | 25 x 25 | 1,50 | L 50,00 | H 25,00
02300400050 | 28,90 x 28,90 | 1,70 | L 50,00 | H 28,90
00201206462 | 30 x 30 | 2,00 | L 48,00 | H 30,00
02300400051 | 31,50 x 31,50 | 2,00 | L 51,00 | H 31,50

Características técnicas

• Modelo: THCYA
• Função: conector em Y para unir 3 tubos quadrados
• Material do corpo: Nylon (PA6)
• Opções de alma interior: sem alma, Aço (S), Aço zincado (ZCS), Aço inoxidável (SS)
• Capacidade de carga: depende da referência e da correta distribuição de massas (baixa, média ou alta)
• Opções de movimento/rotação: conforme referência (exemplos: 0°–180°, 0°–190°, 45°–195°, 60°–232°)
• Pino vertical: gira em torno do seu eixo (não se inclina); substituível para adaptar outras dimensões de tubo
• Algumas referências podem incorporar roscas M8 ou M10 para pé nivelador ou roda
• Recomendação: evitar perfurar a alma de aço para prevenir corrosão por contacto e enfraquecimento
• Unidades de medida: milímetros
• RoHS: conforme; UL94/IP: não especificados
