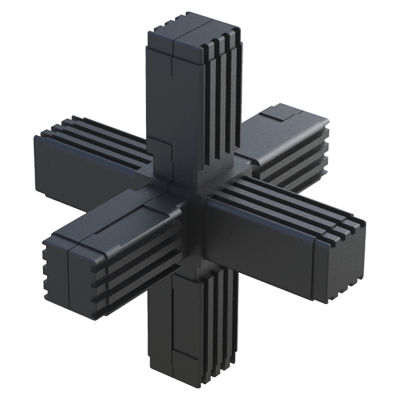

Conector para tubos quadrados THCBA

em aço inoxidávelem aço zincadoem poliamida

Descrição
Conector em B de duas peças projetado para montagem com tubos quadrados. Corpo em PA6 (Nylon). Fornecido sem alma interna ou com alma interna em aço, aço inoxidável 1.4301 (AISI 304) ou aço zincado. Adequado para construções em quadro; a capacidade de carga estática depende da presença e do tipo de alma interna.

Certificações e informações adicionais

• UL94: não aplicável / não especificado
• IP: não aplicável / não especificado
• RoHS: conforme
• Medidas expressas em: milímetros
• Desenho: disponível (PDF para download na ficha do produto)
• Vídeo: disponível

Tabela de referências
Referência | Para Tubo | Espessura Tubo | L | H
00201206447 | 20 x 20 | 1,50 | 36,00 | 20,00
00201206457 | 25 x 25 | 1,50 | 52,00 | 25,00
00201206465 | 30 x 30 | 2,00 | 47,00 | 30,00

Características / especificações técnicas

• Família / Modelo: THCBA
• Tipo: conector em B de 6 vias para tubos quadrados (duas peças)
• Material do corpo: PA6 (Nylon)
• Opções de alma interna: sem alma; aço; aço inoxidável 1.4301 (AISI 304); aço zincado
• Tamanhos e referências disponíveis: 20x20 (ref. 00201206447), 25x25 (ref. 00201206457), 30x30 (ref. 00201206465)
• Dimensões típicas por referência: espessura do tubo, L e H (ver tabela acima)
• RoHS: conforme
• Unidades de medida: milímetros
• Documentação: desenhos 2D (PDF) e vídeo do produto disponíveis
