Posicionador retrátil em aço inoxidável CAA

em tecnopolímeroem aço zincadocom rosca

Visão geral do produto

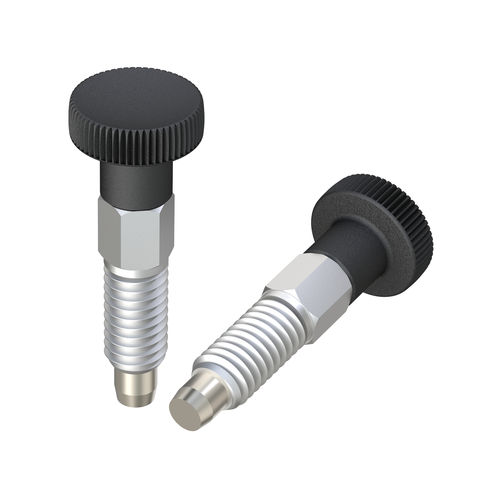

Pino de indexação da família CAA com cabeça ranhurada em PA6 (Poliamida 6) e ajuste por hexágono. A rosca é em aço inoxidável (SS) e o êmbolo em aço zincado (ZCS). Versão não travável; variante travável disponível na família CAB.

Uso

• Pinos de travamento e posicionamento para indexar, fixar ou localizar dois ou mais componentes em posição predefinida.
• Permite posicionamento fixo temporário que pode ser liberado ou alterado a qualquer momento mediante acionamento do retenedor.
• Não são necessárias ferramentas adicionais para ajuste ou acionamento.

Documentação e conformidade
Desenho 2D (PDF) disponível; vídeo do produto disponível. RoHS: conforme. UL94: não especificado. Grau de proteção IP: não especificado. Produção em cores RAL: disponível.

Variantes
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

Características / especificações técnicas

• Família: CAA
• Tipo: pino de índice com cabeça ranhurada, sem bloqueio
• Material da cabeça: PA6 (Poliamida 6)
• Ajuste: hexágono
• Material da rosca: SS (aço inoxidável)
• Material do êmbolo: ZCS (aço zincado)
• Unidade de medida: milímetros
• RoHS: conforme
• UL94: não especificado
• IP: não especificado
• Referências/tamanhos disponíveis: ver tabela Variantes acima
• Acabamentos disponíveis: cores RAL sob pedido
• Documentação: desenho 2D (PDF) e vídeo do produto disponíveis
