Posicionador retrátil em aço inoxidável CAK

em tecnopolímeroem aço zincadocom rosca

Descrição

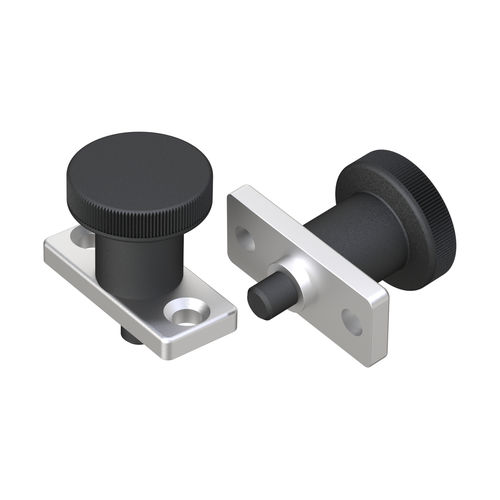

A família CAK consiste num perno de indexação sem bloqueio com placa de fixação a ser fixada com 2 parafusos M6 de cabeça avellanada. A cabeça moletada é em PA6 (Poliamida 6), a placa de fixação em ZCS (aço zincado) e o êmbolo em S (aço inoxidável).

Uso
Os pinos de bloqueio e posicionamento são usados para bloquear, indexar ou fixar dois ou mais componentes na posição desejada. É possível um posicionamento fixo temporário, que pode ser libertado e alterado a qualquer momento ao acionar o retenedor. Não são necessárias ferramentas adicionais para a aplicação.

Normas e certificados

• RoHS: Conforme
• UL94: Não especificado
• IP: Não especificado
• Desenhos: 2D PDF disponível
• Vídeo do produto: Disponível

Tabela de variantes (medidas expressas em Milímetros)
Referência | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

Características / especificações técnicas

• Modelo / família: CAK
• Tipo: Parafuso de indexação atornillável sem bloqueio
• Material da cabeça: PA6 (Poliamida 6)
• Material da placa de fixação: ZCS (Aço zincado)
• Material do êmbolo: S (Aço inoxidável)
• Fixação: Fixar com 2 parafusos M6 de cabeça avellanada
• Função: Bloqueio, indexação e posicionamento temporário; liberável pelo retenedor; sem ferramentas adicionais
• Unidade de medida: Milímetros
• Certificados: RoHS conforme
• UL94: Não especificado
• IP: Não especificado
• Variantes disponíveis: 03100400001, 03100400002, 03100400003, 03100400004
• Opções: Produção em cores RAL disponível
