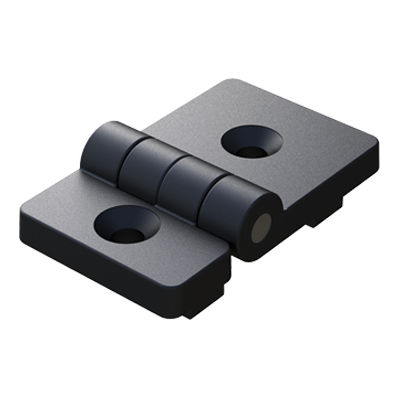

Dobradiça em poliamida JTPHA

270°para perfis de alumíniopara painéis

Descrição do produto
Dobradiça assimétrica para fixação com parafuso escareado (modelo JTPHA) para espessuras de 4 mm a 10 mm. Indicada para aplicações industriais como protecção de máquinas, união de perfis metálicos ou de alumínio, carpintaria e mobiliário, oferecendo funcionamento de abertura/fecho preciso e aparência discreta.

Características

• Relevos na base facilitam o guiamento, posicionamento e montagem rápida para ligação de perfis de alumínio.
• Ângulo máximo de rotação: 270° (existem variantes com ângulos inferiores).
• Corpo: PA6 30% GF (Nylon 6 reforçado com 30% fibra de vidro).
• Pino: aço inoxidável.
• Personalização: marcação de logótipo disponível sob pedido.
• A resistência máxima de trabalho (peso em kg) é um valor obtido e certificado por laboratório externo.

Documentação e conformidade
UL94: não especificado
IP: não especificado
RoHS: conforme
Unidades de medida: milímetros
Vídeo: disponível na ficha do produto

Variantes / Tabela
Referência | D x B | L | Peso (Kgs) | Ângulo | A | H / R | M / Tipo | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

Desenhos & media
Desenho 2D (PDF) disponível. Render do produto, desenho técnico e vídeo do produto (MP4) disponíveis na ficha.

Características / Especificações técnicas

• Brand: ISC Plastic Parts
• Modelo/Referência: JTPHA
• Tipo: Dobradiça assimétrica com 2 furos escareados para parafusos
• Espessuras aplicáveis: 4 mm a 10 mm
• Ângulo máximo de rotação: 270º (variantes com ângulos inferiores disponíveis)
• Material do corpo: PA6 30% GF (Nylon 6 + 30% fibra de vidro)
• Pino: aço inoxidável
• Fixação/rosca: M6 (DIN 7991)
• Medidas: milímetros
• RoHS: conforme
• Resistência máxima de trabalho (kg): valor certificado por laboratório externo
• Referências: 01200100587, 01200100588, 01200100589
