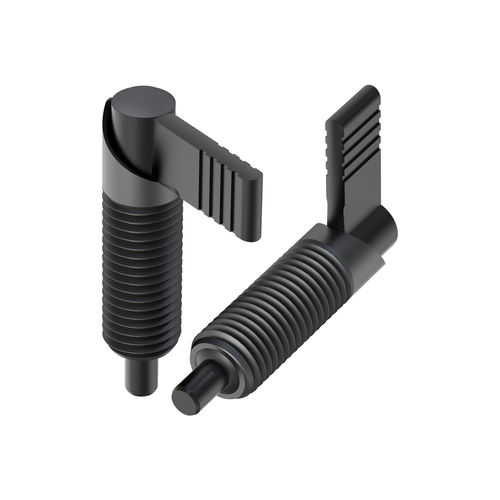

Posicionador retrátil em aço inoxidável CAI

em tecnopolímeroem aço zincadocom fecho / trava

Descrição
A família CAI consiste em um perno índice bloqueável com cabeça em L, disponível em SS (Aço inoxidável) ou S (Aço), com opção de tampa PA66 (Poliamida 66). Projeto sem hexágono de ajuste. Rosca: SS. Êmbolo: ZCS (Aço zincado).

Uso

• Parafusos/pinos de bloqueio e posicionamento para bloquear, indexar ou assegurar dois ou mais componentes na posição requerida.
• Permite posicionamento fixo temporário que pode ser liberado e alterado acionando o trava.
• Não são necessárias ferramentas adicionais para a aplicação.

Conformidade / Certificações

• UL94: não especificado
• IP: não especificado
• RoHS: conforme

Medidas
Medidas expressas em: Milímetros

Documentação & Mídia
Desenho: PDF disponível (desenhos 2D). Vídeo: vídeo do produto disponível.

Referências e dimensões (tabela)
Referência | D (mm) | d (mm) | Rosca M | H (mm) | T (mm) | L (mm)
03100400100 | 26,20 | 5,00 | M12 x 1,50 | 39,50 | 8,00 | 26,00
03100400101 | 32,00 | 6,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400102 | 32,00 | 8,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400103 | 42,00 | 6,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400104 | 42,00 | 8,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400105 | 42,00 | 12,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400106 | 52,00 | 8,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400107 | 52,00 | 10,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400108 | 52,00 | 12,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00

Características / especificações técnicas

• Família / Modelo: CAI
• Tipo: perno índice bloqueável cabeça em L
• Material cabeça / rosca: SS (Aço inoxidável)
• Êmbolo: ZCS (Aço zincado)
• Tampa: PA66 (Poliamida 66) conforme versão
• Sem hexágono de ajuste
• Aplicação: bloqueio, indexação e fixação temporária de componentes; liberação por trava
• RoHS: conforme
• Unidades: milímetros
• Desenhos 2D (PDF) e vídeo do produto disponíveis
