Conexão com rosca LJEZ

Descrição

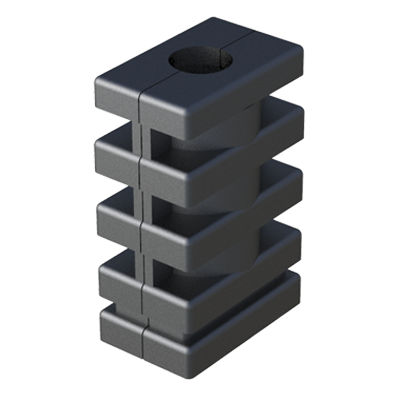

O conector em linha LJEZ é um conector expansor em duas peças projetado para unir dois tubos rectangulares. Fabricado em Nylon (PA6), possui duas cavidades para alojar porcas hexagonais. As opções de fornecimento incluem: sem porcas, porca superior, porca inferior ou ambas as porcas. Um núcleo metálico interno pode ser fornecido opcionalmente para aumentar a rigidez durante a inserção.

Conformidade / certificações

• RoHS: conforme
• UL94: não especificado
• Grau de proteção IP: não especificado

Medidas
Medidas expressas em: milímetros. Consulte a tabela de referências para dimensões e compatibilidade com tubos.

Multimédia
Render do produto, desenho técnico 2D (PDF) e vídeo demonstrativo disponíveis.

Referências disponíveis e dimensões
Referencia | Para Tubo | Espessura Tubo | L | E / H | Alojamento Tuerca (SW) / Metrica (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 a 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

Características / especificações técnicas

• Família / Modelo: LJEZ
• Marca: ISC Plastic Parts
• Material: Nylon (PA6)
• Tipo: conector expansor em linha, duas peças, para tubos rectangulares
• Cavidades para porcas: 2 (porca compatível SW 8 / SW 10 / SW 13 / SW 17 conforme referência)
• Opções de fornecimento: sem porcas, porca superior, porca inferior, ambas as porcas
• Núcleo metálico interno: opcional
• Medidas: mm
• Compatibilidade: pode ser combinado com conectores articulados para diferentes secções/dimensões
• Recomendação: realizar ensaios com amostras para verificar o comportamento à tracção e montagem em função das características do tubo e do binário de aperto
• RoHS: Conforme
