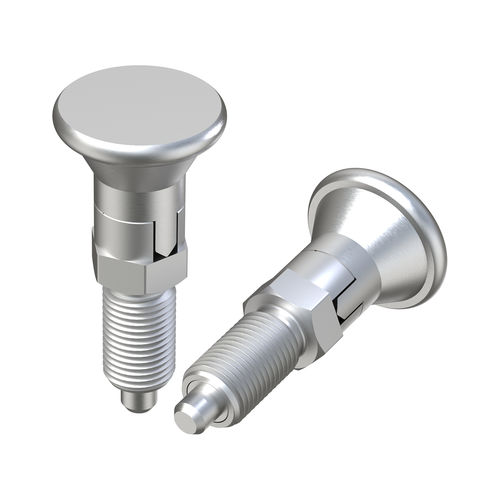

Posicionador retrátil em aço zincado CAG

com fecho / travacom rosca

Resumo do produto
A família CAG é composta por um perno índice metálico bloqueável com cabeça cónica em ZCS (Aço zincado) e ajuste por hexágono. A rosca de passo fino e o êmbolo são fabricados em ZCS.

Utilização
Os pinos de bloqueio e posicionamento são utilizados para travar, indexar ou assegurar dois ou mais componentes na posição desejada. É possível um posicionamento fixo temporário, que pode ser liberado ou alterado a qualquer momento através do trinco. Não são necessárias ferramentas adicionais para a aplicação.

Documentação e conformidade
Desenho PDF: disponível (desenhos 2D).
UL94: não aplicável / não indicado.
IP: não aplicável / não indicado.
RoHS: conforme.
Medidas expressas em: Milímetros.
Vídeo: vídeo do produto disponível.

Tabela - Referências e dimensões principais (unidades: milímetros)
Referência | D | d | M | H | T | L | SW
03100400080 | 22,50 | 5,00 | M10 x 1,00 | 47,50 | 5,00 | 17,00 | 12
03100400081 | 27,50 | 6,00 | M12 x 1,50 | 55,00 | 6,00 | 20,00 | 14

Características / especificações técnicas

• Família / modelo: CAG
• Tipo: perno índice bloqueável
• Material cabeça cónica: ZCS (Aço zincado)
• Material rosca e êmbolo: ZCS (Aço zincado)
• Ajuste: hexágono na cabeça
• Rosca: passo fino (ver tabela para tamanhos M)
• Unidades dimensionais: milímetros
• Conformidade RoHS: Sim
