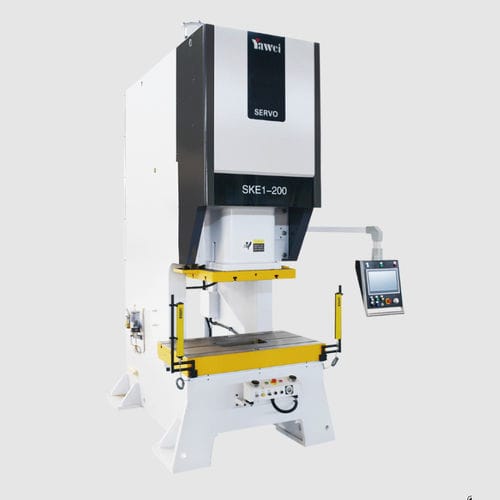

Prensa motorizada SKE1 serieselétricaeletrônicade conformação
Guardar nos favoritos
Comparar
Características
- Acionamento
- elétrica, motorizada, eletrônica
- Função
- de conformação, de estampagem
- Aplicações
- para chapa
- Estrutura
- tipo C
- Sistema de controle
- com controlador integrado
- Outras características
- com servoacionamento, de punção única
- Força
1.250 kN, 1.600 kN, 2.000 kN, 2.600 kN, 3.150 kN
- Curso
180 mm, 200 mm, 250 mm
(7,087 in, 7,874 in, 9,843 in)- Largura das placas
600 mm, 800 mm, 820 mm, 840 mm, 880 mm
(24 in, 31 in, 32 in, 33 in, 35 in)- Comprimento das placas
1.200 mm, 1.250 mm, 1.400 mm, 1.500 mm, 1.650 mm
(47 in, 49 in, 55 in, 59 in, 65 in)- Pressão máxima
1 MPa
- Comprimento total
1.300 mm, 1.400 mm, 1.445 mm, 1.610 mm, 1.900 mm
(51 in, 55 in, 57 in, 63 in, 75 in)- Largura total
1.900 mm, 2.300 mm, 2.420 mm, 2.550 mm, 2.850 mm
(75 in, 91 in, 95 in, 100 in, 112 in)- Altura total
3.200 mm, 3.800 mm, 3.815 mm, 4.310 mm, 4.500 mm
(126 in, 150 in, 150 in, 170 in, 177 in)
Descrição
Descrição do produto
Parâmetros do produto (por modelo)
SKE1-315
Capacidade nominal: 3150 kN
Curso nominal: 8 mm
Curso do deslizador: 250 mm
Máx. cursos sem carga por minuto: 40 spm
Altura máxima de matriz: 500 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizador (E/D+Fr/T) (tipo I): 1000×720×110 mm
Área inferior do deslizador (tipo II): 1250×720×110 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1650×880×180 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1900×2850×4500 mm
Capacidade do almofadado de matriz: 236 kN
Curso do almofadado: 125 mm
Área efetiva do almofadado: 550×535 mm²
Valor máximo de torque: 18000 N·m
SKE1-260
Capacidade nominal: 2600 kN
Curso nominal: 7 mm
Curso do deslizador: 250 mm
Máx. cursos sem carga por minuto: 45 spm
Altura máxima de matriz: 450 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizador (tipo I): 920×700×100 mm
Área inferior do deslizador (tipo II): 1250×700×100 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1500×840×180 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1810×2560×4325 mm
Capacidade do almofadado de matriz: 151 kN
Curso do almofadado: 120 mm
Área efetiva do almofadado: 540×455 mm²
Valor máximo de torque: 14000 N·m
SKE1-200
Capacidade nominal: 2000 kN
Curso nominal: 6 mm
Curso do deslizador: 200 mm
Máx. cursos sem carga por minuto: 50 spm
Altura máxima de matriz: 460 mm
Ajuste de altura da matriz: 110 mm
Área inferior do deslizador (tipo I): 850×630×90 mm
Área inferior do deslizador (tipo II): 1130×630×90 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1400×820×160 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1680×2420×4060 mm
Capacidade do almofadado de matriz: 122 kN
Curso do almofadado: 110 mm
Área efetiva do almofadado: 540×395 mm²
Valor máximo de torque: 12000 N·m
SKE1-160
Capacidade nominal: 1600 kN
Curso nominal: 6 mm
Curso do deslizador: 200 mm
Máx. cursos sem carga por minuto: 50 spm
Altura máxima de matriz: 460 mm
Ajuste de altura da matriz: 100 mm
Área inferior do deslizador (tipo I): 700×550×90 mm
Área inferior do deslizador (tipo II): 990×550×90 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1250×800×140 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1400×2300×3800 mm
Capacidade do almofadado de matriz: 100 kN
Curso do almofadado: 80 mm
Área efetiva do almofadado: 650×420 mm²
Valor máximo de torque: 9000 N·m
SKE1-125
Capacidade nominal: 1250 kN
Curso nominal: 6 mm
Curso do deslizador: 180 mm
Máx. cursos sem carga por minuto: 60 spm
Altura máxima de matriz: 360 mm
Ajuste de altura da matriz: 80 mm
Área inferior do deslizador (tipo I): 650×470×80 mm
Área inferior do deslizador (tipo II): 910×470×80 mm
Peso máximo da matriz superior: 800 kg
Tamanho da mesa: 1200×600×110 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1300×1900×3200 mm
Capacidade do almofadado de matriz: 96 kN
Curso do almofadado: 90 mm
Área efetiva do almofadado: 420×345 mm²
Valor máximo de torque: 6000 N·m
Características técnicas
- Equipado com motor servo dedicado de baixa velocidade e alto binário para conformação e estampagem controladas.
- Perfis de movimento programáveis que permitem definir e alterar curso e velocidade durante a produção.
- Compensação automática do ponto morto inferior (BDC) com precisão inferior a 0,01 mm para estampagem de precisão.
- Velocidade do deslizador ajustável continuamente para adaptar a cadência de produção e a estabilidade do processo.
- Controle servo inteligente para reduzir o consumo de energia e facilitar a manutenção.
- Curso e sequência de movimento programáveis para suportar produção flexível e trocas rápidas de série.
- Perfis de movimento otimizáveis para melhorar a qualidade da peça e prolongar a vida útil do molde.
- Desempenho de estampagem fiável com menor impacto na máquina e manutenção acessível.
- Função de ajuste fino por volante para reduzir o tempo de ensaio do molde.
Parâmetros do produto (por modelo)
SKE1-315
Capacidade nominal: 3150 kN
Curso nominal: 8 mm
Curso do deslizador: 250 mm
Máx. cursos sem carga por minuto: 40 spm
Altura máxima de matriz: 500 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizador (E/D+Fr/T) (tipo I): 1000×720×110 mm
Área inferior do deslizador (tipo II): 1250×720×110 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1650×880×180 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1900×2850×4500 mm
Capacidade do almofadado de matriz: 236 kN
Curso do almofadado: 125 mm
Área efetiva do almofadado: 550×535 mm²
Valor máximo de torque: 18000 N·m
SKE1-260
Capacidade nominal: 2600 kN
Curso nominal: 7 mm
Curso do deslizador: 250 mm
Máx. cursos sem carga por minuto: 45 spm
Altura máxima de matriz: 450 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizador (tipo I): 920×700×100 mm
Área inferior do deslizador (tipo II): 1250×700×100 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1500×840×180 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1810×2560×4325 mm
Capacidade do almofadado de matriz: 151 kN
Curso do almofadado: 120 mm
Área efetiva do almofadado: 540×455 mm²
Valor máximo de torque: 14000 N·m
SKE1-200
Capacidade nominal: 2000 kN
Curso nominal: 6 mm
Curso do deslizador: 200 mm
Máx. cursos sem carga por minuto: 50 spm
Altura máxima de matriz: 460 mm
Ajuste de altura da matriz: 110 mm
Área inferior do deslizador (tipo I): 850×630×90 mm
Área inferior do deslizador (tipo II): 1130×630×90 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1400×820×160 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1680×2420×4060 mm
Capacidade do almofadado de matriz: 122 kN
Curso do almofadado: 110 mm
Área efetiva do almofadado: 540×395 mm²
Valor máximo de torque: 12000 N·m
SKE1-160
Capacidade nominal: 1600 kN
Curso nominal: 6 mm
Curso do deslizador: 200 mm
Máx. cursos sem carga por minuto: 50 spm
Altura máxima de matriz: 460 mm
Ajuste de altura da matriz: 100 mm
Área inferior do deslizador (tipo I): 700×550×90 mm
Área inferior do deslizador (tipo II): 990×550×90 mm
Peso máximo da matriz superior: 1800 kg
Tamanho da mesa: 1250×800×140 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1400×2300×3800 mm
Capacidade do almofadado de matriz: 100 kN
Curso do almofadado: 80 mm
Área efetiva do almofadado: 650×420 mm²
Valor máximo de torque: 9000 N·m
SKE1-125
Capacidade nominal: 1250 kN
Curso nominal: 6 mm
Curso do deslizador: 180 mm
Máx. cursos sem carga por minuto: 60 spm
Altura máxima de matriz: 360 mm
Ajuste de altura da matriz: 80 mm
Área inferior do deslizador (tipo I): 650×470×80 mm
Área inferior do deslizador (tipo II): 910×470×80 mm
Peso máximo da matriz superior: 800 kg
Tamanho da mesa: 1200×600×110 mm
Pressão de ar: 0.6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C×L×A): 1300×1900×3200 mm
Capacidade do almofadado de matriz: 96 kN
Curso do almofadado: 90 mm
Área efetiva do almofadado: 420×345 mm²
Valor máximo de torque: 6000 N·m
Características técnicas
- Série: SKE1
- Intervalo de capacidades nominais (exemplos): aprox. 450 kN a 3150 kN
- Acionamento: motor servo dedicado baixa velocidade, alto binário, perfis de movimento programáveis
- Posicionamento/precisão de estampagem: compensação automática BDC < 0,01 mm
- Velocidade do deslizador: variação contínua; cadências máximas conforme modelo
- Curso e sequência de movimento programáveis para produção flexível
- Ajuste fino por volante para reduzir tempo de ensaio do molde
