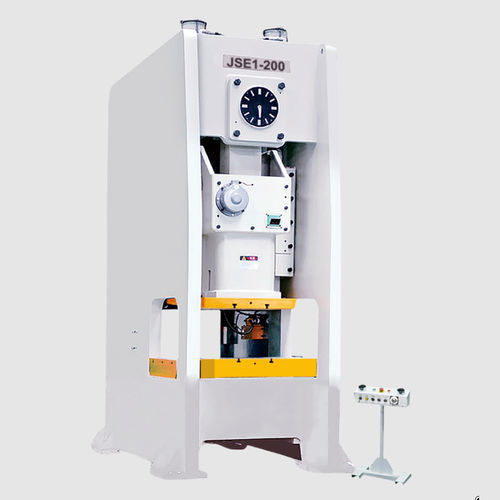

Prensa mecânica JSE1 series

para chapacom armaçãofixa

Descrição do produto

• Alcança precisão JIS Classe 1 para a máquina inteira.
• Estrutura em chapa de aço soldada de alta rigidez.
• Unidade combinada de embreagem e travão de alto desempenho e baixa inércia.
• Funcionamento de baixo ruído.
• Mínima variação na altura da matriz e pequena desfocagem dinâmica do centro.
• Ba folga global reduzida.
• Guias de seis faces com bloqueio fixo.
• Interface homem‑máquina amigável para operação simples e conveniente.

Modelos disponíveis

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - Parâmetros chave
Capacidade nominal: 3150 kN
Curso da capacidade nominal: 7 mm
Curso do cursores: 300 mm
Golpes por minuto: 20–35 spm
Altura máxima do conjunto de matriz: 550 mm
Ajuste de altura da matriz: 120 mm
Peso máximo da matriz superior: 900 kg
Área inferior do curso (L/R+F/B): 1400*900*100 mm
Tamanho da mesa de trabalho (L/R+F/B): 1600*1000*180 mm
Abertura entre colunas (F/B+U/D): 1100*750 mm
Potência do motor principal: 30 kW
Pressão do ar: 0.6 Mpa
Precisão da prensa: Japão JIS Classe 1
Dimensão da máquina: 2308*2945*4525 mm
Capacidade do almofada de matriz: 60 kN
Curso da almofada de matriz: 70 mm
Área efetiva da almofada: 410*260 mm^2


JSE1-260 - Parâmetros chave
Capacidade nominal: 2600 kN
Curso da capacidade nominal: V(6 mm), H(4 mm)
Curso do cursores: V(250 mm), H(100 mm)
Golpes por minuto: V(20–40 spm), H(40–75 spm)
Altura máxima do conjunto de matriz: V(500 mm), H(460 mm)
Ajuste de altura da matriz: 120 mm
Peso máximo da matriz superior: 800 kg
Área inferior do curso (L/R+F/B): 920*700*100 mm
Tamanho da mesa de trabalho (L/R+F/B): V(1300*900*180 mm), H(1300*700*180 mm)
Abertura entre colunas (F/B+U/D): V(950*660 mm), H(750*620 mm)
Potência do motor principal: 22 kW
Pressão do ar: 0.6 Mpa
Precisão da prensa: Japão JIS Classe 1
Dimensão da máquina: 1978*2755*4490 mm
Capacidade do almofada de matriz: 140 kN
Curso da almofada de matriz: 100 mm
Área efetiva da almofada: 700*470 mm^2


JSE1-200 - Parâmetros chave
Capacidade nominal: 2000 kN
Curso da capacidade nominal: V(6 mm), H(4 mm)
Curso do cursores: V(200 mm), H(150 mm)
Golpes por minuto: V(20–45 spm), H(35–70 spm)
Altura máxima do conjunto de matriz: V(450 mm), H(410 mm)
Ajuste de altura da matriz: 110 mm
Peso máximo da matriz superior: 800 kg
Área inferior do curso (L/R+F/B): 850*650*90 mm
Tamanho da mesa de trabalho (L/R+F/B): V(1150*850*160 mm), H(1150*650*160 mm)
Abertura entre colunas (F/B+U/D): V(900*610 mm), H(700*570 mm)
Potência do motor principal: 15 kW
Pressão do ar: 0.6 Mpa
Precisão da prensa: Japão JIS Classe 1
Dimensão da máquina: 1788*2590*4010 mm
Capacidade do almofada de matriz: 140 kN
Curso da almofada de matriz: 100 mm
Área efetiva da almofada: 640*470 mm^2


JSE1-160 - Parâmetros chave
Capacidade nominal: 1600 kN
Curso da capacidade nominal: V(6 mm), H(4 mm)
Curso do cursores: V(200 mm), H(80 mm)
Golpes por minuto: V(25–50 spm), H(50–100 spm)
Altura máxima do conjunto de matriz: V(450 mm), H(350 mm)
Ajuste de altura da matriz: 100 mm
Peso máximo da matriz superior: 700 kg
Área inferior do curso (L/R+F/B): 700*580*90 mm
Tamanho da mesa de trabalho (L/R+F/B): V(1000*750*140 mm), H(1000*580*140 mm)
Abertura entre colunas (F/B+U/D): V(800*560 mm), H(630*510 mm)
Potência do motor principal: 11 kW
Pressão do ar: 0.6 Mpa
Precisão da prensa: Japão JIS Classe 1
Dimensão da máquina: 1617*2290*3420 mm
Capacidade do almofada de matriz: 100 kN
Curso da almofada de matriz: 80 mm
Área efetiva da almofada: 540*350 mm^2


JSE1-110 - Parâmetros chave
Capacidade nominal: 1100 kN
Curso da capacidade nominal: V(5 mm), H(3 mm)
Curso do cursores: V(180 mm), H(110 mm)
Golpes por minuto: V(30–65 spm), H(50–100 spm)
Altura máxima do conjunto de matriz: V(350 mm), H(320 mm)
Ajuste de altura da matriz: 90 mm
Peso máximo da matriz superior: 450 kg
Área inferior do curso (L/R+F/B): 650*520*80 mm
Tamanho da mesa de trabalho (L/R+F/B): V(900*700*110 mm), H(900*520*110 mm)
Abertura entre colunas (F/B+U/D): V(750*500 mm), H(570*470 mm)
Potência do motor principal: 7.5 kW
Pressão do ar: 0.6 Mpa
Precisão da prensa: Japão JIS Classe 1
Dimensão da máquina: 1488*2040*3125 mm
Capacidade do almofada de matriz: 80 kN
Curso da almofada de matriz: 80 mm
Área efetiva da almofada: 500*300 mm^2


Características / especificações técnicas (resumo)

• Família de modelos: série JSE1
• Norma de precisão: Japão JIS Classe 1
• Pressão de ar (padrão): 0.6 Mpa
• Intervalo de curso do fole: 150 mm a 300 mm (consoante modelo)
• Intervalo de potência do motor principal: 7.5 kW a 30 kW (consoante modelo)
• Intervalo de capacidade do almofada: 60 kN a 151 kN (consoante modelo)
