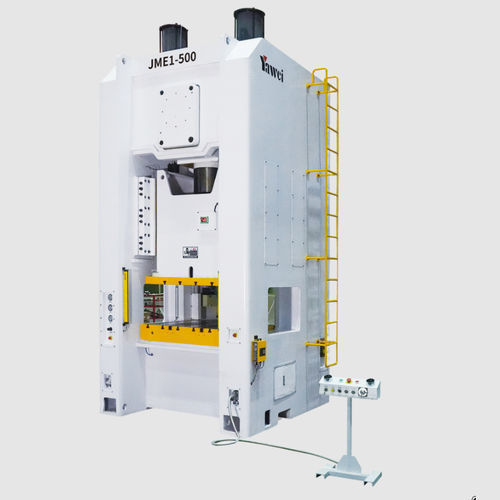

Prensa motorizada JME1 series

eletromecânicade estampagemcontrolada por CLP

Visão geral

• Precisão da prensa ao nível da máquina conforme JIS Japão classe 1.
• Estrutura de alta rigidez em chapa de aço soldada.
• Baixo ruído e deformação mínima durante o estampamento.
• Compatível com acionamentos multieixo de velocidade variável e integração em linhas de automação.
• IHM intuitiva para operação simples.

Modelos disponíveis

• JME1-630
• JME1-500
• JME1-400
• JME1-315
• JME1-260

Parâmetros técnicos
JME1-630
Força nominal: 6300 kN
Curso de força nominal: 7 mm
Curso do batente: 300 mm
Golpes por minuto: 20–30 spm
Altura máxima da matriz: 650 mm
Ajuste de altura da matriz: 150 mm
Área inferior do batente (E/D × F/T): 1400×900 mm
Tamanho da mesa (E/D × F/T × espessura): 1500×1100×220 mm
Abertura entre colunas (F/T × C/B): 1000×600 mm
Potência do motor principal: 55 kW
Pressão do ar: 0.6 MPa
Precisão da prensa: JIS Japão 1ª classe 1


JME1-500
Força nominal: 5000 kN
Curso de força nominal: 7 mm
Curso do batente: 300 mm
Golpes por minuto: 20–35 spm
Altura máxima da matriz: 650 mm
Ajuste de altura da matriz: 150 mm
Área inferior do batente (E/D × F/T): 1400×900 mm
Tamanho da mesa (E/D × F/T × espessura): 1500×1100×220 mm
Abertura entre colunas (F/T × C/B): 1000×600 mm
Potência do motor principal: 45 kW
Pressão do ar: 0.6 MPa
Precisão da prensa: JIS Japão 1ª classe 1


JME1-400
Força nominal: 4000 kN
Curso de força nominal: 7 mm
Curso do batente: 300 mm
Golpes por minuto: 20–40 spm
Altura máxima da matriz: 600 mm
Ajuste de altura da matriz: 150 mm
Área inferior do batente (E/D × F/T): 1400×900 mm
Tamanho da mesa (E/D × F/T × espessura): 1500×1100×220 mm
Abertura entre colunas (F/T × C/B): 900×600 mm
Potência do motor principal: 37 kW
Pressão do ar: 0.6 MPa
Precisão da prensa: JIS Japão 1ª classe 1


JME1-315
Força nominal: 3150 kN
Curso de força nominal: 7 mm
Curso do batente: 250 mm
Golpes por minuto: 20–40 spm
Altura máxima da matriz: 550 mm
Ajuste de altura da matriz: 120 mm
Área inferior do batente (E/D × F/T): 1100×750 mm
Tamanho da mesa (E/D × F/T × espessura): 1250×900×200 mm
Abertura entre colunas (F/T × C/B): 800×600 mm
Potência do motor principal: 30 kW
Pressão do ar: 0.6 MPa
Precisão da prensa: JIS Japão 1ª classe 1


JME1-260
Força nominal: 2600 kN
Curso de força nominal: 7 mm
Curso do batente: 250 mm
Golpes por minuto: 20–40 spm
Altura máxima da matriz: 550 mm
Ajuste de altura da matriz: 120 mm
Área inferior do batente (E/D × F/T): 1100×700 mm
Tamanho da mesa (E/D × F/T × espessura): 1250×850×180 mm
Abertura entre colunas (F/T × C/B): 750×550 mm
Potência do motor principal: 22 kW
Pressão do ar: 0.6 MPa
Precisão da prensa: JIS Japão 1ª classe 1


Características / especificações técnicas

• Precisão: conforme JIS Japão 1ª classe (nível de máquina).
• Estrutura: corpo em chapa de aço soldada de alta rigidez.
• Desempenho de estampagem: baixo ruído e deformação reduzida.
• Acionamento/expansão: suporta acionamentos multieixo de velocidade variável e integração em linhas automatizadas.
• Operação: IHM amigável para operação e manutenção no local.
• Pressão de ar de trabalho padrão: 0.6 MPa.
