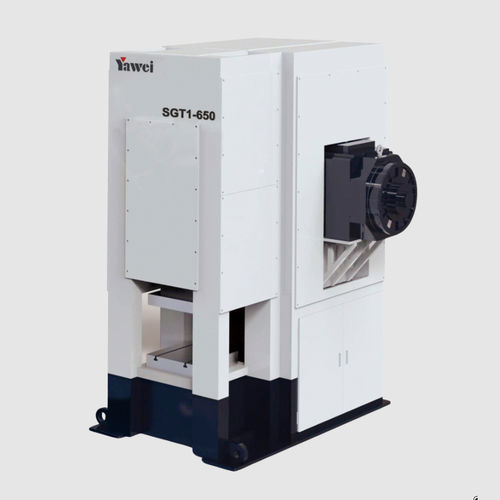

Prensa mecânica SGT1 series

de conformaçãode alavancauniversal

Descrição do produto

• Projeto universal, padronizado e modular para configuração e manutenção flexíveis
• Peças grandes em aço totalmente soldadas com inspeção de soldas e recozimento para alívio de tensões
• Estrutura de alta rigidez com rigidez aproximada de 1/16000–1/20000
• Usinagem de alto desempenho com folgas mínimas; precisão conforme normas especiais
• Processo de retificação de dentes em espinha (hebra em espinha) alcançando precisão de engrenagens nível 6
• Sistema de lubrificação por circulação automática de óleo fino
• Guias ultra-longas de alta precisão, quatro ângulos e oito faces para melhorar posicionamento e repetibilidade
• Dispositivo de proteção contra sobrecarga de alta sensibilidade para proteger o molde em cargas anormais
• Dispositivo de retenção de pressão por alavanca articulada que permite conformação de alta precisão
• Dispositivo opcional de elevação de três estações para processamento contínuo

Parâmetros do produto
SGT1-400
Força nominal: 4000 kN
Curso força nominal: 3 mm
Comprimento de curso do deslizador: 200 mm
Frequência de curso do deslizador: 50 cursos/min
Altura máxima de montagem da matriz: 450 mm
Ajuste da altura de montagem: 50 mm
Dimensões esquerda-direita da mesa de trabalho: 700×500 mm
Dimensões frente-trás da mesa: 700×600 mm
Empurre inferior (força de ejeção): 200 kN
Empurre inferior (curso): 100 mm

SGT1-650
Força nominal: 6500 kN
Curso força nominal: 3 mm
Comprimento de curso do deslizador: 250 mm
Frequência de curso do deslizador: 40 cursos/min
Altura máxima de montagem da matriz: 550 mm
Ajuste da altura de montagem: 50 mm
Dimensões esquerda-direita da mesa de trabalho: 800×750 mm
Dimensões frente-trás da mesa: 800×750 mm
Empurre inferior (força de ejeção): 320 kN
Empurre inferior (curso): 100 mm

SGT1-800
Força nominal: 8000 kN
Curso força nominal: 3 mm
Comprimento de curso do deslizador: 250 mm
Frequência de curso do deslizador: 40 cursos/min
Altura máxima de montagem da matriz: 650 mm
Ajuste da altura de montagem: 50 mm
Dimensões esquerda-direita da mesa de trabalho: 950×900 mm
Dimensões frente-trás da mesa: 950×900 mm
Empurre inferior (força de ejeção): 400 kN
Empurre inferior (curso): 100 mm

SGT1-1000
Força nominal: 10000 kN
Curso força nominal: 3 mm
Comprimento de curso do deslizador: 280 mm
Frequência de curso do deslizador: 40 cursos/min
Altura máxima de montagem da matriz: 650 mm
Ajuste da altura de montagem: 50 mm
Dimensões esquerda-direita da mesa de trabalho: 1000×900 mm
Dimensões frente-trás da mesa: 1000×900 mm
Empurre inferior (força de ejeção): 500 kN
Empurre inferior (curso): 110 mm

SGT1-1250
Força nominal: 12500 kN
Curso força nominal: 8 mm
Comprimento de curso do deslizador: 250 mm
Frequência de curso do deslizador: 30 cursos/min
Altura máxima de montagem da matriz: 680 mm
Ajuste da altura de montagem: 50 mm
Dimensões esquerda-direita da mesa de trabalho: 1800×1600 mm
Dimensões frente-trás da mesa: 1800×1600 mm
Empurre inferior (força de ejeção): 600 kN
Empurre inferior (curso): 110 mm

SGT1-1600
Força nominal: 16000 kN
Curso força nominal: 8 mm
Comprimento de curso do deslizador: 230 mm
Frequência de curso do deslizador: 30 cursos/min
Altura máxima de montagem da matriz: 700 mm
Ajuste da altura de montagem: 50 mm
Dimensões esquerda-direita da mesa de trabalho: 1800×1600 mm
Dimensões frente-trás da mesa: 1800×1600 mm
Empurre inferior (força de ejeção): 650 kN
Empurre inferior (curso): 110 mm

Características / Especificações técnicas

• Série SGT1 com múltiplas variantes de modelo (SGT1-400 a SGT1-1600)
• Componentes principais soldados em aço, inspecionados e recozidos para alívio de tensões
• Estrutura de alta rigidez (≈1/16000–1/20000) para conformação de precisão
• Retificação de dentes em espinha para alta precisão de engrenagens (nível 6)
• Sistema de lubrificação por circulação de óleo fino para operação estável a longo prazo
• Guias de alta precisão e projeto de orientação ultra-longo para melhor precisão de posicionamento
• Proteção contra sobrecarga para proteger matriz e máquina contra cargas anormais
• Dispositivo de retenção de pressão por alavanca articulada para suportar conformação de precisão
• Opção: dispositivo de elevação de três estações para processamento contínuo
• Capacidades por modelo: força nominal, curso do deslizador, comprimento de curso, frequência, altura de montagem, ajuste, dimensões da mesa, força e curso de ejeção
