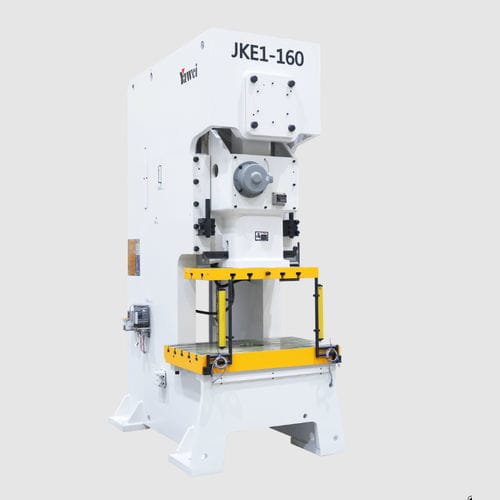

Prensa mecânica JKE1 series

de estampagempara chapatipo C

Descrição do produto

• Atinge a precisão JIS Nível 1 em toda a máquina.
• Corpo da máquina de elevada rigidez, com soldadura de chapas de aço de qualidade.
• Funcionamento silencioso.
• Deformação mínima na estampagem.
• Trilho-guia retangular prolongado de seis lados.
• Interface homem-máquina intuitiva, que oferece um funcionamento simples e prático.

Modelos disponíveis

• JKE1-160
• JKE1-200
• JKE1-260
• JKE1-315
• JKE1-400

Parâmetros do produto - JKE1-160 Capacidade nominal: 1600 kN Curso da capacidade nominal: V (6 mm), H (4 mm) Curso do carro: V (200 mm), H (80 mm) Ciclos por minuto: V (25-50 spm), H (50-100 spm) Altura máxima do conjunto de matrizes: V (400 mm), H (460 mm) Ajuste da altura da matriz: 100 mm Área inferior do carro (tipo I): 700 × 580 × 90 mm Área inferior do carro (tipo II): 990 × 580 × 90 mm Peso máximo da matriz superior: 540 kg Dimensões da mesa de trabalho (L/R + F/B): 1250 × 760 × 150 mm Potência do motor principal: 11 kW Pressão de ar: 0,6 MPa Precisão da prensa: Norma JIS do Japão, 1.ª classe 1 Dimensões da máquina: 1478 × 2100 × 3400 mm Capacidade do suporte de matriz: 100 kN Curso do suporte de matriz: 80 mm Área efetiva do suporte de matriz: 660 × 420 mm² Parâmetros do produto - JKE1-200 Capacidade nominal: 2000 kN Curso da capacidade nominal: V (6 mm), H (4 mm) Curso do carro: V (200 mm), H (100 mm) Cursos por minuto: V (25-50 spm), H (45-80 spm) Altura máxima do conjunto de matrizes: V (450 mm), H (500 mm) Ajuste da altura da matriz: 110 mm Área inferior da corrediça (tipo I): 850 × 650 × 90 mm Área inferior do carro (tipo II): 1130 × 650 × 90 mm Peso máximo da matriz superior: 800 kg Dimensões da mesa de trabalho (L/R + F/B): 1400 × 820 × 160 mm Potência do motor principal: 15 kW Pressão de ar: 0,6 MPa Precisão de prensagem: Norma japonesa JIS, 1.ª classe 1 Dimensões da máquina: 1620 × 2350 × 3700 mm Capacidade do coxim de matriz: 140 kN Curso do coxim de matriz: 100 mm Área efetiva da base do molde: 660 × 460 mm² Parâmetros do produto - JKE1-260 Capacidade nominal: 2600 kN Curso da capacidade nominal: V (6,5 mm), H (4 mm) Curso do carro: V (250 mm), H (100 mm) Cursos por minuto: V (20-40 spm), H (40-70 spm) Altura máxima do conjunto de matrizes: V (450 mm), H (525 mm) Ajuste da altura da matriz: 120 mm Área inferior do carro (tipo I): 900 × 700 × 100 mm Área inferior do carro (tipo II): 1130 × 700 × 100 mm Peso máximo da matriz superior: 800 kg Dimensões da mesa de trabalho (L/R + F/B): 1550 × 840 × 180 mm Potência do motor principal: 22 kW Pressão de ar: 0,6 MPa Precisão da prensa: Norma japonesa JIS, 1.ª classe 1 Dimensões da máquina: 1760 × 2400 × 4200 mm Capacidade do suporte de matriz: 140 kN Curso do suporte de matriz: 100 mm Área efetiva do suporte de matriz: 660 × 460 mm² Parâmetros do produto - JKE1-315 Capacidade nominal: 3150 kN Curso da capacidade nominal: V (8 mm), H (6 mm) Curso do deslizador: V (250 mm), H (100 mm) Cursos por minuto: V (20–40 spm), H (30–50 spm) Altura máxima do conjunto de matrizes: V (500 mm), H (575 mm) Ajuste da altura da matriz: 120 mm Área inferior do carro (tipo I): 1000 × 720 × 100 mm Peso máximo da matriz superior: 800 kg Dimensões da mesa de trabalho (L/R + F/B): 1650 × 880 × 180 mm Potência do motor principal: 30 kW Pressão de ar: 0,6 MPa Precisão de prensagem: Norma japonesa JIS, 1.ª classe 1 Dimensões da máquina: 1900 × 2850 × 4500 mm Capacidade do coxim de matriz: 160 kN Curso do coxim de matriz: 110 mm Área efetiva da base do molde: 700 × 460 mm² Parâmetros do produto - JKE1-400 Capacidade nominal: 4000 kN Curso da capacidade nominal: 8 mm Curso do carro: 280 mm Ciclos por minuto: 20-35 spm Altura máxima do conjunto de matrizes: 550 mm Ajuste da altura da matriz: 120 mm Área inferior do carro (tipo I): 1130 × 750 × 110 mm Peso máximo da matriz superior: 800 kg Dimensões da mesa de trabalho (L/R + F/B): 1 750 × 900 × 200 mm Potência do motor principal: 37 kW Pressão de ar: 0,6 MPa Precisão da prensa: Norma japonesa JIS, 1.ª classe 1 Dimensões da máquina: 1740 × 2730 × 4695 mm Capacidade do suporte de matriz: 140 kN Curso do suporte de matriz: 100 mm Área efetiva do suporte de matriz: 810 × 480 mm² Características / Especificações técnicas

• Norma de precisão: JIS do Japão, 1.ª classe 1 (precisão ao nível da máquina).
• Pressão de ar necessária: 0,6 MPa.
• Potência do motor principal (varia consoante o modelo): 11 kW (JKE1-160), 15 kW (JKE1-200), 22 kW (JKE1-260), 30 kW (JKE1-315), 37 kW (JKE1-400).
• A capacidade e o curso da base da matriz variam consoante o modelo (exemplos: 100 kN/80 mm para o JKE1-160; 140 kN/100 mm para o JKE1-200/260; 160 kN/110 mm para o JKE1-315).
• Várias opções de modelos (série JKE1) para cobrir capacidades nominais de 1600 kN até 4000 kN.
• Corpo em aço soldado de elevada rigidez e calha de guia retangular de seis lados para reduzir a deformação na estampagem e o ruído.
• Interface homem-máquina intuitiva para um funcionamento simples.
