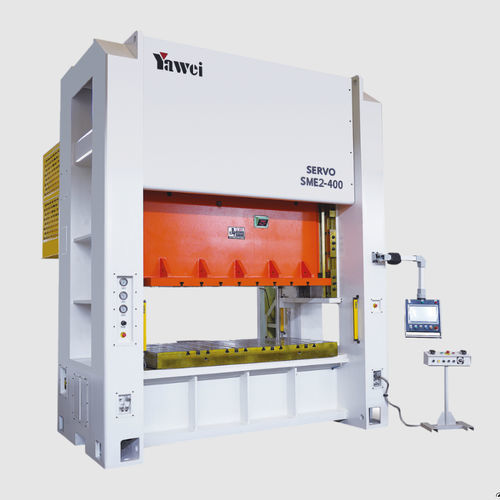

Prensa elétrica SME2 series

eletrônicade conformaçãode estampagem

Visão geral do produto

• Prensa pórtico de duplo ponto acionada por motor servo de baixa rotação e alto binário, projetada para estampagem e conformação de precisão.
• Perfis de movimento e altura de curso programáveis para suportar sequências de produção flexíveis.
• Compensação automática no ponto morto inferior com precisão de estampagem inferior a 0,01 mm.
• Velocidade do deslizante ajustável continuamente (sem degraus) para otimizar tempos de ciclo e rendimento.
• Controle servo inteligente para redução do consumo de energia e da pegada de carbono.
• Microajuste por volante para reduzir o tempo de ajuste de matrizes.

Modelos disponíveis

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
Capacidade nominal: 2600 kN
Curso nominal: 7 mm
Curso do deslizante: 280 mm
Máx. cursos sem carga por minuto: 40 spm
Altura máxima do conjunto de matriz: 550 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizante (E/D + F/T): 2450 × 900 mm
Tamanho da mesa (E/D + F/T): 2550 × 1000 mm
Abertura nas colunas (F/T + C/B): 900 × 600 mm
Pressão do ar: 0,6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C × L × A): 3600 × 1770 × 4749 mm
Capacidade/curso almofada de ar: 100 kN / 100 mm
Capacidade/curso almofada de cilindro de ar: 125 kN / 100 mm
Valor máximo de torque: 14000 N·m

SME2-315
Capacidade nominal: 3150 kN
Curso nominal: 7 mm
Curso do deslizante: 300 mm
Máx. cursos sem carga por minuto: 30 spm
Altura máxima do conjunto de matriz: 550 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizante (E/D + F/T): 2450 × 900 mm
Tamanho da mesa (E/D + F/T): 2550 × 1000 mm
Abertura nas colunas (F/T + C/B): 900 × 600 mm
Pressão do ar: 0,6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C × L × A): 3900 × 3080 × 4965 mm
Capacidade/curso almofada de ar: 100 kN / 100 mm
Capacidade/curso almofada de cilindro de ar: 125 kN / 100 mm
Valor máximo de torque: 18000 N·m

SME2-400
Capacidade nominal: 4000 kN
Curso nominal: 10 mm
Curso do deslizante: 300 mm
Máx. cursos sem carga por minuto: 30 spm
Altura máxima do conjunto de matriz: 550 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizante (E/D + F/T): 2800 × 1400 mm
Tamanho da mesa (E/D + F/T): 2900 × 1400 mm
Abertura nas colunas (F/T + C/B): 1100 × 600 mm
Pressão do ar: 0,6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C × L × A): 4100 × 3200 × 5260 mm
Capacidade/curso almofada de ar: 100 kN / 100 mm
Capacidade/curso almofada de cilindro de ar: 140 kN / 100 mm
Valor máximo de torque: 12000 × 2 N·m

SME2-500
Capacidade nominal: 5000 kN
Curso nominal: 10 mm
Curso do deslizante: 300 mm
Máx. cursos sem carga por minuto: 30 spm
Altura máxima do conjunto de matriz: 600 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizante (E/D + F/T): 3200 × 1100 mm
Tamanho da mesa (E/D + F/T): 3300 × 1200 mm
Abertura nas colunas (F/T + C/B): 1100 × 700 mm
Pressão do ar: 0,6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C × L × A): 4500 × 2100 × 5670 mm
Capacidade/curso almofada de ar: 140 kN / 100 mm
Capacidade/curso almofada de cilindro de ar: 140 kN / 100 mm
Valor máximo de torque: 14000 × 2 N·m

SME2-630
Capacidade nominal: 6300 kN
Curso nominal: 10 mm
Curso do deslizante: 300 mm
Máx. cursos sem carga por minuto: 30 spm
Altura máxima do conjunto de matriz: 600 mm
Ajuste de altura da matriz: 120 mm
Área inferior do deslizante (E/D + F/T): 3200 × 1200 mm
Tamanho da mesa (E/D + F/T): 3300 × 1300 mm
Abertura nas colunas (F/T + C/B): 1100 × 700 mm
Pressão do ar: 0,6 MPa
Precisão da prensa: Japan JIS 1st class 1
Dimensão da máquina (C × L × A): 4600 × 2125 × 5670 mm
Capacidade/curso almofada de ar: 140 kN / 100 mm
Capacidade/curso almofada de cilindro de ar: 150 kN / 100 mm
Valor máximo de torque: 18000 × 2 N·m

Especificações técnicas

• Nome do produto: Prensa servo pórtico de duplo ponto
• Marca: Jiangsu Yawei Machine Tool Co., Ltd.
• Série / Família: Série SME2 (SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630)
• Servo motor: baixa rotação, alto torque; perfis de movimento e altura de curso programáveis
• Precisão: compensação automática do ponto morto inferior < 0,01 mm; Japan JIS 1st class 1
• Controle de velocidade: velocidade do deslizante ajustável continuamente (sem degraus)
• Energia & ambiente: controlo servo inteligente para poupança de energia e redução da pegada carbónica
• Almofadas de matriz: opções de almofada de ar e cilindro con capacidades/cursos por modelo
• Intervalo típico de capacidades: 2600 kN a 6300 kN conforme o modelo
• Velocidades máximas sem carga: até 40 spm (dependente do modelo)
• Dimensões de mesa e deslizante: dependentes do modelo (ver tabelas)
• Acessório: microajuste por volante para reduzir o tempo de prova de matriz
