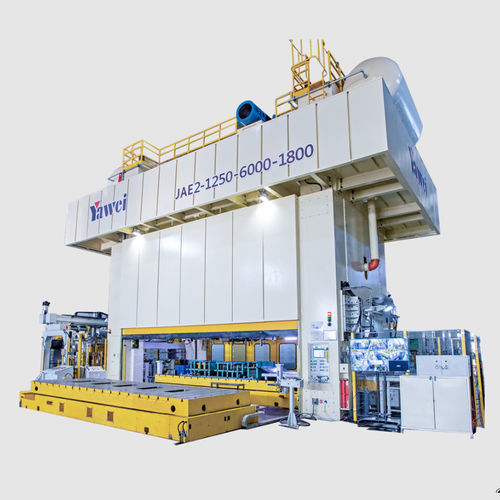

Prensa mecânica JAE2 series

de conformaçãode embutimentopara chapa

Visão geral do produto

• Prensa mecânica fechada de duplo ponto projetada para estampagem progressiva e operações de conformação pesada
• Design modular e padronizado com grandes componentes soldados em aço e recozimento para alívio de tensões
• Estrutura de alta rigidez verificada por análise de elementos finitos
• Arranjo de coluna de guia e casquilho de guia com engrenagem excêntrica em rotação inversa
• Estágios de engrenagem: dentes em espinha para alta velocidade, dentes retos/moídos para baixa velocidade
• Lubrificação por circulação de óleo fino e guias longas de quatro cantos e oito faces
• Embreagem e freio pneumáticos de alto torque e baixa inércia; opções de personalização

Modelos disponíveis

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

Parâmetros técnicos — JAE2-400
Força nominal: 4000 kN
Curso de força nominal: 13 mm
Comprimento do curso do trilho: 500 mm
Frequência do curso do trilho: 8–18 vezes/min
Altura máxima de instalação da matriz: 1200 mm
Ajuste de altura de instalação: 500 mm
Placa de trabalho L×P: 3600 mm × 1800 mm
Força de prensagem/expulsão do almofadão de estiramento: 800 kN
Curso do almofadão de estiramento: 20–150 mm
Movimento da mesa móvel: frente/trás

Parâmetros técnicos — JAE2-500
Força nominal: 5000 kN
Curso de força nominal: 13 mm
Comprimento do curso do trilho: 500 mm
Frequência do curso do trilho: 8–18 vezes/min
Altura máxima de instalação da matriz: 1200 mm
Ajuste de altura de instalação: 500 mm
Placa de trabalho L×P: 3600 mm × 1800 mm
Força de prensagem/expulsão do almofadão de estiramento: 1000 kN
Curso do almofadão de estiramento: 20–150 mm
Movimento da mesa móvel: frente/trás

Parâmetros técnicos — JAE2-630
Força nominal: 6300 kN
Curso de força nominal: 13 mm
Comprimento do curso do trilho: 500 mm
Frequência do curso do trilho: 8–18 vezes/min
Altura máxima de instalação da matriz: 1200 mm
Ajuste de altura de instalação: 500 mm
Placa de trabalho L×P: 3600 mm × 1800 mm
Força de prensagem/expulsão do almofadão de estiramento: 1200 kN
Curso do almofadão de estiramento: 20–150 mm
Movimento da mesa móvel: frente/trás

Parâmetros técnicos — JAE2-800
Força nominal: 8000 kN
Curso de força nominal: 13 mm
Comprimento do curso do trilho: 500 mm
Frequência do curso do trilho: 8–18 vezes/min
Altura máxima de instalação da matriz: 1200 mm
Ajuste de altura de instalação: 500 mm
Placa de trabalho L×P: 4000 mm × 1800 mm
Força de prensagem/expulsão do almofadão de estiramento: 1500 kN
Curso do almofadão de estiramento: 20–150 mm
Movimento da mesa móvel: frente/trás

Parâmetros técnicos — JAE2-1000
Força nominal: 10000 kN
Curso de força nominal: 13 mm
Comprimento do curso do trilho: 600 mm
Frequência do curso do trilho: 8–18 vezes/min
Altura máxima de instalação da matriz: 1200 mm
Ajuste de altura de instalação: 500 mm
Placa de trabalho L×P: 4000 mm × 1800 mm
Força de prensagem/expulsão do almofadão de estiramento: 1500 kN
Curso do almofadão de estiramento: 20–200 mm
Movimento da mesa móvel: frente/trás

Parâmetros técnicos — JAE2-1250
Força nominal: 12500 kN
Curso de força nominal: 13 mm
Comprimento do curso do trilho: 600 mm
Frequência do curso do trilho: 8–18 vezes/min
Altura máxima de instalação da matriz: 1200 mm
Ajuste de altura de instalação: 500 mm
Placa de trabalho L×P: 4500 mm × 1800 mm
Força de prensagem/expulsão do almofadão de estiramento: 1500 kN
Curso do almofadão de estiramento: 20–200 mm
Movimento da mesa móvel: frente/trás

Parâmetros técnicos — JAE2-1600
Força nominal: 16000 kN
Curso de força nominal: 13 mm
Comprimento do curso do trilho: 800 mm
Frequência do curso do trilho: 8–18 vezes/min
Altura máxima de instalação da matriz: 1200 mm
Ajuste de altura de instalação: 500 mm
Placa de trabalho L×P: 5000 mm × 1800 mm
Força de prensagem/expulsão do almofadão de estiramento: 2000 kN
Curso do almofadão de estiramento: 20–250 mm
Movimento da mesa móvel: frente/trás

Especificações gerais

• Série: JAE2
• Intervalo de força nominal: 4000 kN – 16000 kN
• Curso de força nominal (todos os modelos): 13 mm
• Comprimento do curso do trilho: 500–800 mm conforme modelo
• Frequência de curso: 8–18 vezes/min
• Altura máxima de instalação da matriz: 1200 mm; ajuste: 500 mm
• Dimensões da mesa variam por modelo (3600–5000 mm × 1800 mm)
• Características: grandes peças soldadas com recozimento, guias de precisão, lubrificação por circulação de óleo, embreagem/freio pneumático

Notas
Os parâmetros indicados referem‑se à configuração padrão. Para ajustes específicos, interfaces de ferramentaria ou opções, contactar o fornecedor.
