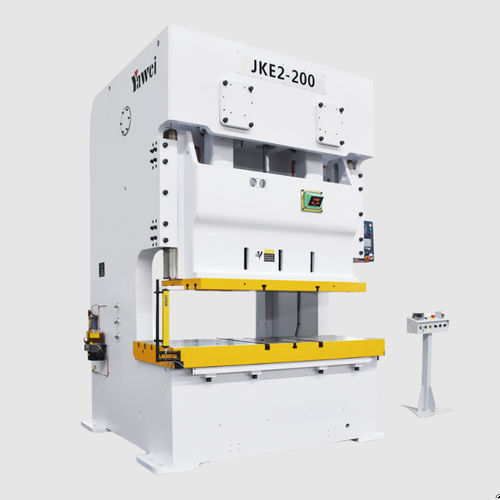

Prensa mecânica JKE2 series

de conformaçãopara chapacom armação

Descrição do produto

• Série JKE2: prensas mecânicas de estrutura em C com duplo veio excêntrico que atingem precisão JIS Nível 1 em toda a máquina.
• Estrutura em chapa de aço soldada de alta rigidez e trilhos retangulares de seis faces alongados para maior precisão de posicionamento e conformação.
• Dois eixos excêntricos giram em sentido inverso para compensar forças laterais; forte capacidade anti-deslocamento esquerda/direita; operação estável e baixo ruído.
• Interface homem‑máquina amigável para configuração e operação simples; pressão de ar requerida 0,6 MPa.

Parâmetro do produto - JKE2-315
Capacidade nominal: 3150 kN
Curso da capacidade nominal: V 7 mm, H 3,5 mm
Curso do veio: V 300 mm, H 170 mm
Ciclos por minuto: V 20–35 ciclos/min, H 30–50 ciclos/min
Altura máxima de matriz: V 550 mm, H 615 mm
Ajuste de altura da matriz: 120 mm
Mesa superior (C×F×A): 2100 × 700 × 95 mm
Mesa inferior (C×F×A): 2750 × 900 × 190 mm
Potência do motor principal: 30 kW
Pressão de ar: 0,6 MPa
Precisão da prensa: JIS Nível 1 (Japão)
Dimensões da máquina (C×L×A): 3010 × 2545 × 4689 mm
Área do colchão de almofada: 640 × 470 (2 grupos) mm²

Parâmetro do produto - JKE2-260
Capacidade nominal: 2600 kN
Curso da capacidade nominal: V 7 mm, H 3,5 mm
Curso do veio: V 280 mm, H 170 mm
Ciclos por minuto: V 20–35 ciclos/min, H 30–60 ciclos/min
Altura máxima de matriz: V 550 mm, H 605 mm
Ajuste de altura da matriz: 120 mm
Mesa superior (C×F×A): 2100 × 700 × 95 mm
Mesa inferior (C×F×A): 2700 × 900 × 710 mm
Potência do motor principal: 22 kW
Pressão de ar: 0,6 MPa
Precisão da prensa: JIS Nível 1 (Japão)
Dimensões da máquina (C×L×A): 3000 × 2545 × 4304 mm
Área do colchão de almofada: 640 × 470 (2 grupos) mm²

Parâmetro do produto - JKE2-200
Capacidade nominal: 2000 kN
Curso da capacidade nominal: V 6 mm, H 3 mm
Curso do veio: V 250 mm, H 150 mm
Ciclos por minuto: V 25–45 ciclos/min, H 35–70 ciclos/min
Altura máxima de matriz: V 500 mm, H 550 mm
Ajuste de altura da matriz: 120 mm
Mesa superior (C×F×A): 1850 × 650 × 95 mm
Mesa inferior (C×F×A): 2400 × 840 × 170 mm
Potência do motor principal: 18,5 kW
Pressão de ar: 0,6 MPa
Precisão da prensa: JIS Nível 1 (Japão)
Dimensões da máquina (C×L×A): 2620 × 2235 × 3849 mm
Área do colchão de almofada: 640 × 470 (2 grupos) mm²

Parâmetro do produto - JKE2-160
Capacidade nominal: 1600 kN
Curso da capacidade nominal: V 6 mm, H 3 mm
Curso do veio: V 200 mm, H 130 mm
Ciclos por minuto: V 35–55 ciclos/min, H 40–85 ciclos/min
Altura máxima de matriz: V 450 mm, H 485 mm
Ajuste de altura da matriz: 100 mm
Mesa superior (C×F×A): 1600 × 550 × 70 mm
Mesa inferior (C×F×A): 2000 × 760 × 150 mm
Potência do motor principal: 15 kW
Pressão de ar: 0,6 MPa
Precisão da prensa: JIS Nível 1 (Japão)
Dimensões da máquina (C×L×A): 2200 × 1940 × 3709 mm
Área do colchão de almofada: 540 × 350 (2 grupos) mm²

Parâmetro do produto - JKE2-110
Capacidade nominal: 1100 kN
Curso da capacidade nominal: V 5 mm, H 3 mm
Curso do veio: V 180 mm, H 110 mm
Ciclos por minuto: V 35–65 ciclos/min, H 50–100 ciclos/min
Altura máxima de matriz: V 400 mm, H 435 mm
Ajuste de altura da matriz: 100 mm
Mesa superior (C×F×A): 1400 × 500 × 70 mm
Mesa inferior (C×F×A): 1800 × 650 × 130 mm
Potência do motor principal: 11 kW
Pressão de ar: 0,6 MPa
Precisão da prensa: JIS Nível 1 (Japão)
Dimensões da máquina (C×L×A): 2000 × 1745 × 3059 mm
Área do colchão de almofada: 350 × 235 (2 grupos) mm²

Características / Especificações técnicas

• Série: JKE2 (JKE2-110, -160, -200, -260, -315)
• Precisão: JIS Nível 1 em toda a máquina
• Estrutura: chassi soldado em chapa de aço de alta rigidez; guias retangulares de seis faces
• Anti-deslocamento: forte capacidade contra cargas laterais através da rotação inversa dos eixos excêntricos duplos
• Operação: interface homem‑máquina intuitiva para ajustes e manutenção
• Pressão de ar: 0,6 MPa (todos os modelos)
• Ajuste de altura da matriz: 100 mm ou 120 mm conforme o modelo
• Potência do motor principal: 11–30 kW conforme o modelo
