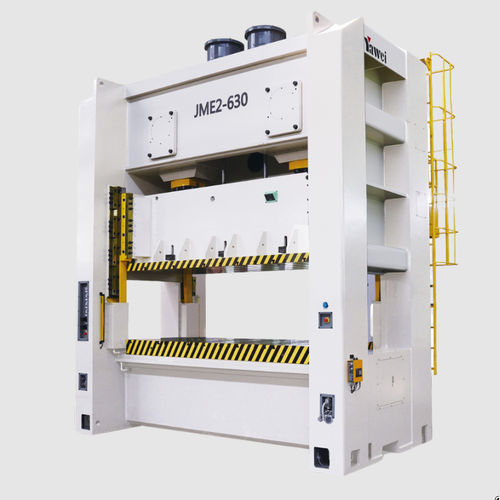

Prensa motorizada JME2 series

elétricade conformaçãode estampagem

Descrição do produto

• Alcança a precisão JIS Nível 1 em toda a máquina.
• Corpo da máquina de elevada rigidez, com soldadura de chapas de aço de qualidade.
• Elevada capacidade de carga anti-desvio à esquerda e à direita.
• Contraria as forças laterais através da rotação inversa de eixos excêntricos duplos.
• Baixo nível de ruído.
• Calha de guia retangular de seis faces, prolongada e de alta precisão.
• Interface homem-máquina intuitiva, que oferece um funcionamento simples e prático.

Parâmetros do produto Modelo: JME2-630 Capacidade nominal: 6300 kN Curso da capacidade nominal: Bancada (10 mm), Bancada grande (10 mm) Curso do carro: Bancada (300 mm), Bancada grande (300 mm) Cursos por minuto: Bancada (20-35 c.p.m.), Bancada grande (20-35 c.p.m.) Altura máxima do conjunto de matrizes: Bancada (600 mm), Bancada grande (600 mm) Ajuste da altura da matriz: 120 mm Área inferior da corrediça (E/D + D/T): Bancada (2840 × 1100 mm), Bancada grande (3200 × 1100 mm) Dimensões da mesa de trabalho (L/R + F/B): Bancada (3100 × 1200 mm), Bancada grande (3300 × 1200 mm) Abertura nos montantes (F/B + U/D): Bancada (1000 × 700 mm), bancada grande (1100 × 700 mm) Potência do motor principal: 75 kW Pressão de ar: 0,6 MPa Precisão de prensagem: Norma japonesa JIS, 1.ª classe 1 Modelo: JME2-500 Capacidade nominal: 5000 kN Curso da capacidade nominal: Bancada (10 mm), Bancada grande (10 mm) Curso do carro: Bancada (300 mm), Bancada grande (300 mm) Ciclos por minuto: Bancada (20-35 c.p.m.), Bancada grande (20-25 c.p.m.) Altura máxima do conjunto de matrizes: Bancada (600 mm), Bancada grande (600 mm) Ajuste da altura da matriz: 120 mm Área inferior da corrediça (E/D + D/T): Bancada (2700 × 1100 mm), Bancada grande (3200 × 1100 mm) Dimensões da mesa de trabalho (L/R + F/B): Bancada (2900 × 1200 mm), Bancada grande (3300 × 1200 mm) Abertura nos montantes (F/B + U/D): Bancada (1000 × 700 mm), bancada grande (1100 × 700 mm) Potência do motor principal: 55 kW Pressão de ar: 0,6 MPa Precisão de prensagem: Norma japonesa JIS, 1.ª classe 1 Modelo: JME2-400 Capacidade nominal: 4000 kN Curso da capacidade nominal: Bancada (7 mm), Bancada grande (10 mm) Curso do carro: Bancada (300 mm), Bancada grande (300 mm) Ciclos por minuto: Bancada (20-35 c.p.m.), Bancada grande (15-25 c.p.m.) Altura máxima do conjunto de matrizes: Bancada (550 mm), Bancada grande (550 mm) Ajuste da altura da matriz: 120 mm Área inferior da corrediça (L/R + F/B): Bancada (2720 × 1000 mm), Bancada grande (3100 × 1000 mm) Dimensões da mesa de trabalho (L/R + F/B): Bancada (1600 × 750 mm), Bancada grande (3300 × 1100 mm) Abertura nos montantes (F/B + U/D): Bancada (600 × 400 mm), Bancada grande (900 × 600 mm) Potência do motor principal: 37 kW Pressão de ar: 0,6 MPa Precisão de prensagem: Norma japonesa JIS, 1.ª classe 1 Modelo: JME2-315 Capacidade nominal: 3150 kN Curso de capacidade nominal: V (7 mm), H (3 mm) Curso do carro: V (300 mm), H (170 mm) Cursos por minuto: V (20-35 c.p.m.), H (30-50 c.p.m.) Altura máxima do conjunto de matrizes: V (550 mm), H (450 mm) Ajuste da altura da matriz: 120 mm Área inferior do carro (L/R + F/B): 2450 × 900 mm Dimensões da mesa de trabalho (L/R + F/B): 2550 × 1000 mm Abertura nos montantes (F/B + U/D): 900 × 600 mm Potência do motor principal: 30 kW Pressão de ar: 0,6 MPa Precisão de prensagem: Norma japonesa JIS, 1.ª classe 1 Modelo: JME2-260 Capacidade nominal: 2600 kN Curso de capacidade nominal: V (7 mm), H (3 mm) Curso do carro: V (280 mm), H (170 mm) Cursos por minuto: V (20-40 c.p.m.), H (30-60 c.p.m.) Altura máxima do conjunto de matrizes: V (550 mm), H (450 mm) Ajuste da altura da matriz: 120 mm Área inferior do carro (L/R + F/B): 2450 × 900 mm Dimensões da mesa de trabalho (L/R + F/B): 2550 × 1000 mm Abertura nos montantes (F/B + U/D): 900 × 600 mm Potência do motor principal: 30 kW Pressão de ar: 0,6 MPa Precisão de prensagem: Norma JIS do Japão, 1.ª classe 1 Características / especificações técnicas

• Padrão de precisão: Norma JIS do Japão, 1.ª classe (precisão de prensagem ao nível da máquina).
• Estrutura: Corpo da máquina em chapa de aço soldada de elevada rigidez.
• Guias: Trilho-guia retangular de alta precisão com seis faces prolongadas.
• Acionamento / equilíbrio: Eixos excêntricos duplos com rotação inversa para neutralizar forças laterais e proporcionar uma forte capacidade de carga anti-desvio à esquerda/direita.
• Operação: Interface homem-máquina intuitiva para uma operação simples e prática.
• Meio de operação: Pressão de ar necessária de 0,6 MPa (valor típico para todos os modelos).
• Modelos/especificações disponíveis: JME2-630, JME2-500, JME2-400, JME2-315, JME2-260 (ver parâmetros específicos de cada modelo acima).
