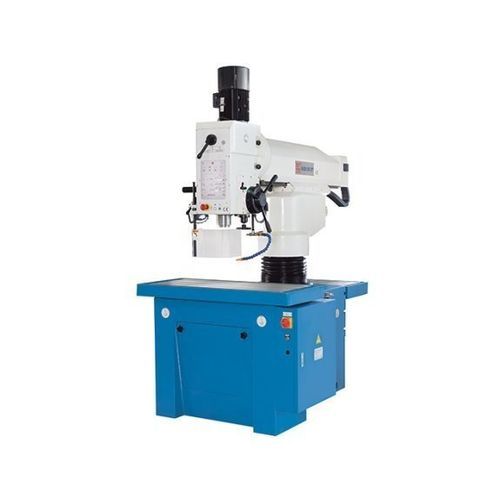

Máquina de furação radial KSR 50 VT

para açode alta precisãode velocidade variável

Visão geral
A série de furadeiras radiais KSR segue o princípio da ferramenta até a peça e oferece perfuração em alta velocidade com grande flexibilidade. O KSR 50 VT dispõe de avanço de fuso (quill) controlado eletronicamente por servomotor e de um ecrã tátil que auxilia na seleção dos parâmetros de usinagem para perfuração e roscagem. Indicado para produção unitária e pequenas séries, bem como para manutenção, construção de ferramentas e estruturas metálicas.

Destaques

• Conceito de operação único com 3 estações de trabalho
• Controlo alargado das funções da máquina via ecrã tátil
• Avanço do fuso acionado por servomotor para regimes de avanço variáveis e precisos
• Guias lineares para movimento suave e de alta precisão do braço
• Ampla área de trabalho expansível com mesas giratórias e angulares opcionais
• 3 anos de garantia no ecrã tátil

Detalhes do produto

• Mesa, coluna, travessa superior e cabeça de engrenagem em ferro fundido de parede grossa, garantindo rigidez e durabilidade
• A grande área de trabalho pode ser expandida com mesas giratórias e angulares opcionais para várias opções de fixação e usinagem
• A travessa superior trabalha em duas guias lineares de rolos de grande dimensão para posicionamento preciso e baixa manutenção
• Prensas hidráulicas na coluna e na travessa superior para fixação segura
• Transmissão do fuso principal com 2 patamares de engrenagem e velocidade infinitamente variável em cada patamar
• Cabeçote de perfuração orientável ±45° para furos angulares
• Sistema de lubrificação central para simplificar a manutenção

Avanço do fuso controlado eletronicamente (servo)

• Servomotor que fornece controlo de avanço do fuso com variação contínua
• Batente de profundidade ajustado eletronicamente com precisão de posicionamento ±0,1 mm

Ecrã tátil / Controlo

• Todas as funções da máquina controladas e apresentadas no ecrã tátil
• Unidades de medição selecionáveis pelo operador (mm ou polegadas)
• Modo de roscagem: inversão automática do fuso ao atingir a profundidade selecionada
• Telas de alarme e informação de estado para segurança de operação
• O software de controlo fornece recomendações de rpm e avanço em função do diâmetro da broca
• Sistema de refrigeração de alto desempenho ativado a partir do ecrã tátil

Especificações técnicas
Área de trabalho
Capacidade de perfuração: 50 mm
Capacidade de roscagem, aço: M 32
Profundidade de garganta: 960 mm
Distância ponta do fuso - superfície da mesa: 760 mm
Âmbito de rotação da cabeça: ± 90°
Diâmetro da coluna: 220 mm
Área de montagem da mesa: 1.200 mm x 505 mm
Curso da coluna: 400 mm
Curso do fuso (quill): 200 mm

Percursos
Curso da travessa superior: 590 mm

Cabeçote
Mount do fuso: 4 MT
Velocidade do fuso (infinitamente variável): 50 1/min - 2.000 1/min

Avanço
Avanços: 1 mm/min - 300 mm/min

Potências de accionamento
Potência motor principal: 3 kW
Potência motor de elevação: 1,5 kW
Potência motor de avanço: 1,26 kW
Potência motor bomba hidráulica: 0,37 kW
Potência motor bomba de refrigeração: 0,085 kW

Medidas e massas
Dimensões gerais (comprimento x largura x altura): 1,72 m x 1,2 m x 2,25 m
Peso: 2.740 kg

Características / especificações técnicas (resumo)

• Modelo: KSR 50 VT
• Capacidade de perfuração: 50 mm
• Capacidade de roscagem (aço): M32
• Profundidade de garganta: 960 mm
• Distância fuso - mesa: 760 mm
• Âmbito de rotação cabeça ±90°
• Diâmetro coluna: 220 mm
• Área mesa: 1.200 mm x 505 mm
• Curso travessa superior: 590 mm
• Curso coluna: 400 mm
• Curso fuso: 200 mm
• Mount fuso: 4 MT
• Velocidade fuso: 50 - 2.000 1/min (infinitamente variável)
• Avanços: 1 - 300 mm/min
• Motor principal: 3 kW
• Dimensões: 1,72 m x 1,2 m x 2,25 m
• Peso: 2.740 kg
