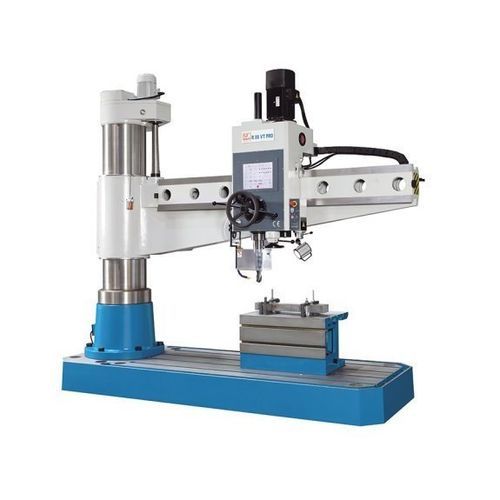

Máquina de furação radial R 80 VT PRO

para açode velocidade variávelelétrica

Descrição
O R 80 VT PRO integra a nova geração de furadeiras radiais convencionais. O conceito de operação intuitivo simplifica a seleção de parâmetros de maquinação e auxilia o operador nas operações de furação, escareamento e roscagem. Indicado para peças unitárias e pequenas séries, é frequentemente utilizado em manutenção, fabrico de ferramentas e construção metálica.

Destaques

• Conceito operativo único com controlo por ecrã tátil
• Controlo eletrónico avançado das funções
• Avanço do fuso por servomotor
• Estrutura em fundição para estabilidade
• 3 anos de garantia no ecrã tátil

Funções e características

• Base, coluna, braço e cabeça de engrenagens em fundição.
• Coluna sobredimensionada e braço resistente à torção para estabilidade de maquinação.
• Ajuste de altura do braço por acionamento motorizado e fuso de elevação; engrenagens de elevação em banho de óleo.
• Eixos de rotação e deslocamento concebidos para operação suave que facilita o trabalho diário.
• Sistema de lubrificação central para lubrificação fiável da coluna.
• Avanço do fuso controlado eletronicamente por servomotor com grande ecrã tátil; a profundidade de furação é definida eletronicamente e verificada pelo sistema.
• Unidades selecionáveis pelo operador (mm ou polegadas).
• Sistema de refrigeração ativável no ecrã tátil e sincronizado com o fuso principal.
• Duas velocidades de caixa; RPM variáveis e mostrados no monitor.
• Ao atingir a profundidade predefinida, o fuso regressa automaticamente à posição inicial (controlo servo).
• Rosqueamento manual nos modelos padrão; roscagem automática disponível como opção em variantes específicas.
• Altura do braço ajustada por ícone táctil; o sistema liberta/fixa automaticamente as braçadeiras hidráulicas e respeita os limites de fim de curso.
• Cabeçote e coluna podem ser apertados/soltos em conjunto ou separadamente.
• O braço pode ser movido verticalmente sem perder o alinhamento fuso-furo.
• Software de controlo fornece recomendações de RPM e avanço segundo o diâmetro da broca.
• Telas de alarme avisam o operador em caso de erros e mostram o estado da máquina.

Opção de roscagem (em modelos específicos)

• Ciclos automáticos de roscagem podem ser ativados no ecrã tátil em modelos equipados.
• Passo correto e RPM recomendadas são lidos da base de dados interna conforme o tamanho do macho.
• A roscagem é realizada com avanço automático; a velocidade do fuso é sincronizada com o passo e um limite de profundidade controla a profundidade do filete.
• Nos modelos habilitados, alcançada a profundidade pré-definida, o fuso inverte a rotação e o fuso regressa à posição inicial.

Área de trabalho (resumo)
Capacidade de perfuração: 80 mm
Capacidade em ferro fundido: 105 mm
Rosqueamento em fundição: M 60
Rosqueamento em aço: M 52
Profundidade máxima de furação: 400 mm
Alcance (throat depth): 465 mm - 2.550 mm
Distância ponta do fuso - superfície da mesa: 360 mm - 1.560 mm
Curso horizontal da cabeça de perfuração: 2.095 mm

Cabeçote (resumo)
Intervalo de velocidades: 30 1/min - 1.400 1/min
Fixação do fuso: 6 MT

Avanços (resumo)
Avanços: 0 mm/min - 350 mm/min

Potência de acionamento (resumo)
Motor principal: 7,5 kW
Motor de curso: 2,6 kW

Dimensões e peso (resumo)
Dimensões (C x L x A): 3,59 m x 1,25 m x 3,56 m
Peso: 7.400 kg

Especificações técnicas

• Modelo: R 80 VT PRO
• Marca: KNUTH
• Capacidade de perfuração (aço): 80 mm
• Capacidade em fundição: 105 mm
• Rosqueamento em fundição: M60
• Rosqueamento em aço: M52
• Profundidade máxima: 400 mm
• Alcance: 465 mm - 2.550 mm
• Distância fuso-mesa: 360 mm - 1.560 mm
• Curso cabeça horizontal: 2.095 mm
• Faixa de velocidade: 30 - 1.400 rpm
• Fixação do fuso: 6 MT
• Faixa de avanços: 0 - 350 mm/min
• Motor principal: 7,5 kW
• Motor de avanço: 2,6 kW
• Dimensões: 3,59 m x 1,25 m x 3,56 m
• Peso: 7.400 kg
