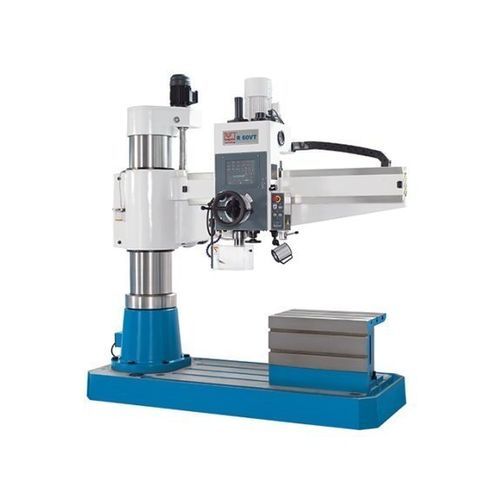

Máquina de furação radial R 60 VT PRO

para açode velocidade variávelservoelétrica

Visão geral
O R 60 VT PRO é uma furadeira radial convencional com controlo servo, concebida para furação, escareamento e corte de roscas precisos em peças únicas e pequenas séries. O ecrã tátil e o conceito operativo intuitivo facilitam a seleção de parâmetros e reduzem os tempos de preparação. Aplicações típicas: manutenção, fabrico de ferramentas e construção em aço.

Destaques

• Conceito operativo intuitivo com ecrã tátil de grandes dimensões
• Controlo eletrónico avançado das funções da máquina
• Avanço da pinola por servomotor com retorno automático
• Construção em fundição para elevada rigidez
• 3 anos de garantia no ecrã tátil

Construção e design mecânico

• Base, coluna, braço e cabeça de engrenagens em fundição de qualidade superior para máxima rigidez
• Coluna sobredimensionada e braço resistente à torção para estabilidade
• Regulação em altura do braço por acionamento motorizado e fuso vertical
• Engrenagens de elevação do braço em banho de óleo para longa vida útil
• Eixos de rotação e deslocamento de operação muito suave para reduzir o esforço do operador
• Sistema de lubrificação central que assegura lubrificação fiável da coluna

Controlo e alimentação

• Avanço da pinola controlado eletronicamente a partir de um ecrã tátil grande
• Profundidade de furação definida eletronicamente e verificada pelo sistema
• Unidades selecionáveis (mm / polegadas) para entrada e visualização
• Sistema de refrigeração ativado no ecrã e sincronizado com o fuso principal
• Dois patamares de caixa com rpm continuamente variáveis exibidos no monitor
• Servomotor para avanço da pinola; retorno automático à profundidade pré-selecionada
• Corte de roscas manual no modelo base; corte automático disponível como opção em variantes selecionadas
• Altura do braço definida via ícone no ecrã; o sistema solta/fixa as braçadeiras hidráulicas e respeita os limites
• Cabeça de perfuração e coluna podem ser apertadas/soltas conjuntamente ou separadamente
• O braço pode ser movido verticalmente sem perda do alinhamento fuso‑furo
• Software de controlo fornece recomendações de rpm e avanço com base no diâmetro da broca
• Telas de alarme que avisam sobre erros e mostram o estado da máquina

Corte de rosca automático (opcional)

• Em modelos equipados, a função automática de corte de roscas pode ser ativada no ecrã tátil
• Tamanho do tarraxa/passo e rpm recomendadas lidos da base de dados interna
• Processo de roscagem realizado com avanço automático; velocidade do fuso sincronizada com o passo e limite de profundidade
• Ao atingir a profundidade predefinida, o fuso inverte e a pinola regressa à posição inicial

Equipamento padrão e opções

• Painel de controlo por ecrã tátil que integra a maioria das funções
• Ciclo automático de corte de roscas (opcional segundo SKU)
• Servomotor para avanço da pinola
• Acessórios de perfuração e conjuntos de mandris (opcionais)
• Mesa cúbica
• Lubrificação centralizada (manual/centralizada)
• Sistema de refrigeração
• Luz de trabalho LED
• Proteção regulável em altura
• Manual do utilizador

Especificações técnicas

• Capacidade de perfuração: 60 mm
• Capacidade em ferro fundido: 70 mm
• Roscar em ferro fundido: M50
• Roscar em aço: M45
• Profundidade máxima de perfuração: 315 mm
• Alcance (deslocamento): 350 mm - 1.600 mm
• Distância ponta do fuso - superfície da mesa: 350 mm - 1.250 mm
• Curso da cabeça (horizontal): 1.250 mm
• Gama de velocidade: 38 1/min - 2.000 1/min
• Montagem do fuso: 5 MT
• Avanços: 0 mm/min - 300 mm/min
• Motor principal: 4 kW
• Motor de elevação: 1,5 kW
• Dimensões (C x L x A): 2,49 m x 1,05 m x 2,78 m
• Peso: 3.800 kg
