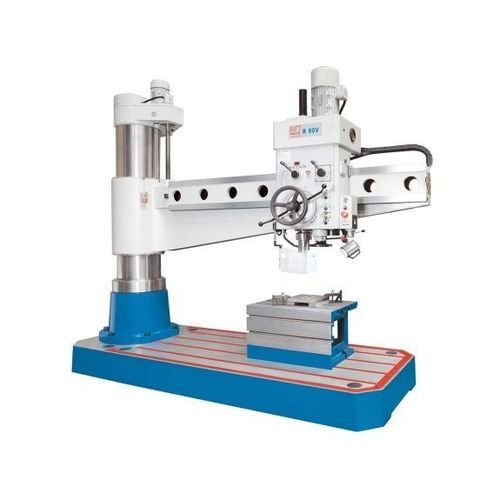

Máquina de furação radial R 80 V

para açode velocidade variávelde uso intensivo

Visão geral
A série R 80 V de furadeiras radiais foi concebida para operações versáteis e potentes de furação, alargamento e escareamento em aço e ferro fundido. O longo braço de avanço e a construção em fundição permitem a usinagem de peças grandes e pesadas, com opções flexíveis de fixação e operação intuitiva para ambientes de produção e construção.

Destaques

• Velocidade do fuso infinitamente variável com indicador digital
• Mesa cúbica para opções de fixação alargadas
• Construção em fundição que garante precisão duradoura
• Projeto ergonômico e moderno para operação fácil

Descrição detalhada

• Base, coluna, lança e cabeça de engrenagem em fundição de alta qualidade
• Coluna de grandes dimensões e lança resistente à torção para elevada rigidez
• Regulação da altura da lança por acionamento motorizado potente e fuso de elevação
• Engrenagens de elevação em banho de óleo para máxima fiabilidade e desgaste reduzido
• Projeto avançado da coluna giratória com fixação otimizada para máxima rigidez e mínimo desvio de fixação
• Eixos de rotação e deslocamento de funcionamento muito suave para reduzir o esforço do operador
• Engrenagens endurecidas e rectificadas em aço cromo-níquel para funcionamento silencioso e uniforme
• Todas as peças da engrenagem lubrificadas de forma fiável através de bomba de óleo
• Fuso principal em rolamentos de precisão com travão automático
• Dentes da forquilha rectificados para avanço suave e mínimo desgaste
• Cabeça de furação em guias endurecidas e rectificadas
• Acoplamentos de sobrecarga ajustáveis nas alimentações em todos os modelos
• Parada de profundidade de perfuração ajustável com grande escala de fácil leitura e nonius
• Controlos colocados ao alcance para manuseio prático e curto tempo de aprendizagem
• Sistema de refrigeração potente com depósito integrado na base da máquina
• Contrapesos guiados nos fusos para manuseio facilitado e maior segurança
• Afixação hidráulica independente permite mover a lança verticalmente sem perder o alinhamento fuso-furo
• Cabeça e coluna podem ser fixadas/liberadas juntas ou separadamente com o toque de um botão
• Sistema de lubrificação central garante lubrificação fiável da coluna

Área de trabalho (dados-chave)
Capacidade de furação: 80 mm
Capacidade de roscagem, ferro fundido: M 60
Capacidade de roscagem, aço: M 52
Profundidade máxima de furação: 400 mm
Dimensões da mesa: 3,380 mm x 1,230 mm x 280 mm
Dimensões da mesa cúbica: 580 mm x 850 mm x 500 mm
Alcance (throat): 450 mm - 2,550 mm
Distância nariz do fuso - superfície da mesa: 400 mm - 1,580 mm
Curso do braço (vertical): 800 mm
Diâmetro da coluna: 450 mm

Percursos
Percurso da cabeça (horizontal): 2,100 mm

Cabeçote
Faixa de velocidade: 30 1/min - 1,400 1/min
Montagem do fuso: 6 MT

Avanço
Avanços: 0,06 mm/R - 1,38 mm/R

Potência de transmissão
Motor principal: 7,5 kW
Motor de curso: 2,2 kW

Medidas e pesos
Dimensões totais (C x L x A): 3,59 m x 1,25 m x 3,53 m
Peso: 7.400 kg

Equipamento padrão (excerto)

• Sistema de refrigeração
• Mesa cúbica
• Lâmpada de trabalho LED
• Manual de operação

Notas
Otimizada para furação, alargamento e escareamento em aço e ferro fundido; concebida para peças grandes e pesadas. Velocidade do fuso infinitamente variável com leitura digital e tecnologia de acionamento moderna para operação flexível e precisa.

Especificações técnicas

• Capacidade de furação: 80 mm
• Profundidade máxima de furação: 400 mm
• Alcance: 450 mm - 2,550 mm
• Faixa de velocidade do fuso: 30 - 1,400 1/min
• Avanços: 0,06 mm/R - 1,38 mm/R
• Motor principal: 7,5 kW; motor de curso: 2,2 kW
• Dimensões mesa: 3,380 mm x 1,230 mm x 280 mm
• Dimensões mesa cúbica: 580 mm x 850 mm x 500 mm
• Dimensões (C x L x A): 3,59 m x 1,25 m x 3,53 m
• Peso: 7.400 kg
