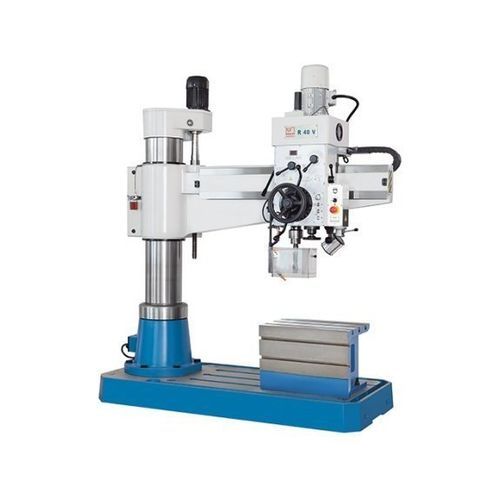

Máquina de furação radial R 40 V

para açode velocidade variávelde uso intensivo

Descrição do produto
A nossa gama de furadeiras radiais oferece uma solução versátil para perfuração, alargamento e rebaixamento em aço e ferro fundido. O R 40 V processa facilmente peças grandes e pesadas graças ao longo braço de projeção e à construção em fundição. A série RV é a evolução moderna do furador radial clássico e é um dos modelos KNUTH mais procurados há mais de 15 anos.

Destaques

• Velocidade do fuso infinitamente variável com indicação digital
• Mesa cúbica para opções de fixação alargadas
• Construção em fundição para rigidez e precisão duradouras
• Desenho ergonómico para operação simples e confortável

Detalhes do produto (características)

• Base, coluna, braço e cabeça de engrenagens em fundição de alta qualidade
• Coluna sobredimensionada e braço com alta resistência à torção para elevada rigidez
• Ajuste da altura do braço por acionamento motorizado potente e fuso de elevação
• Engrenagens de elevação do braço em banho de óleo para fiabilidade e baixo desgaste
• Projeto avançado de rotação da coluna com fixação otimizada para máxima rigidez e mínimo desvio
• Eixos de rotação e de deslocamento extremamente suaves para facilitar o trabalho do operador
• Engrenagens em aço cromo‑níquel endurecido e rectificado para funcionamento silencioso
• Todas as peças de engrenagem lubrificadas de forma fiável por bomba de óleo
• Fuso principal em rolamentos de precisão com travão automático
• Dentes do fuso rectificados para avanço suave e mínimo desgaste
• A cabeça de perfuração desloca‑se sobre guias endurecidas e rectificadas
• Embraiagens de sobrecarga ajustáveis nas alimentações em todos os modelos
• Parada de profundidade de perfuração ajustável com grande escala de fácil leitura e nonius
• Controlo ergonómico posicionado ao alcance para manuseio conveniente e rápida aprendizagem
• Sistema de refrigeração potente com depósito integrado na base da máquina
• Rácio dimensão/desempenho optimizado com tecnologia de acionamento atualizada
• Fusos com contrapesos guiados para facilitar a manipulação e aumentar a segurança
• Apertos hidráulicos independentes: o braço pode ser movido verticalmente sem perder o alinhamento do fuso
• A cabeça de perfuração e a coluna podem ser apertadas/libertadas em conjunto ou separadamente através de um botão
• Sistema de lubrificação central garante lubrificação fiável da coluna

Equipamento standard (exemplos)

• Sistema de refrigeração
• Mesa cúbica
• Luz de trabalho LED
• Manual de operação

Dados técnicos (tabelas)
Área de trabalho
Capacidade de perfuração: 40 mm
Capacidade de roscagem, ferro fundido: M 40
Capacidade de roscagem, aço: M 30
Profundidade de perfuração (máx.): 260 mm
Dimensões da mesa: 2.050 mm x 920 mm x 180 mm
Dimensões da mesa cúbica: 635 mm x 450 mm x 450 mm
Profundidade de garganta: 300 mm - 1.300 mm
Distância ponta do fuso‑superfície da mesa: 300 mm - 1.200 mm
Curso do braço (vertical): 640 mm
Diâmetro da coluna: 280 mm

Percursos
Curso da cabeça de perfuração (horizontal): 1.000 mm

Cabeçote
Faixa de velocidades: 54 1/min - 2.150 1/min
Fixação do fuso: 4 MT

Avanços
Avanços: 0,1 mm/R - 0,63 mm/R

Potência de acionamento
Potência do motor principal: 2,2 kW
Motor de curso: 1,1 kW

Medidas e pesos
Dimensões gerais (comprimento x largura x altura): 2,07 m x 0,9 m x 2,42 m
Peso: 2.300 kg

Características / especificações técnicas

• Modelo: R 40 V
• Tipo: Furadeira radial
• Capacidade de perfuração: 40 mm
• Rosca em ferro fundido: M40
• Rosca em aço: M30
• Profundidade máxima de perfuração: 260 mm
• Dimensões mesa: 2.050 x 920 x 180 mm
• Dimensões mesa cúbica: 635 x 450 x 450 mm
• Profundidade de garganta: 300 - 1.300 mm
• Distância fuso‑mesa: 300 - 1.200 mm
• Curso do braço: 640 mm
• Diâmetro da coluna: 280 mm
• Curso da cabeça: 1.000 mm
• Faixa de velocidades: 54 - 2.150 1/min
• Fixação do fuso: 4 MT
• Avanços: 0,1 - 0,63 mm/R
• Motor principal: 2,2 kW
• Motor de avanço: 1,1 kW
• Dimensões: 2,07 m x 0,9 m x 2,42 m
• Peso: 2.300 kg
