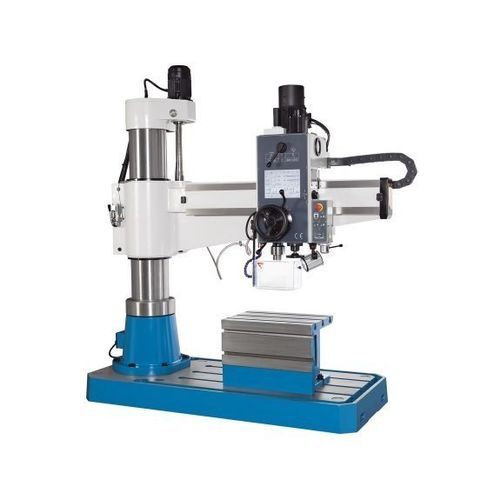

Máquina de furação radial R 40 VT PRO

para açode velocidade variávelservoelétrica

Descrição
Os modelos R-VT PRO representam a nova geração de furadeiras radiais convencionais, concebidas para perfuração, escareamento e corte de rosca com precisão em peças únicas e pequenas séries. O conceito de comando intuitivo com ecrã tátil de grandes dimensões simplifica a seleção de parâmetros e assegura repetibilidade. Aplicações típicas: manutenção, fabrico de ferramentas e construção metálica.

Destaques

• Comando por ecrã tátil com recomendações de rpm/avanço
• Avanço do fuso por servomotor para controlo eletrónico preciso
• Construção rígida em fundição com coluna de grande dimensão e braço resistente à torção
• Regulação motorizada da altura do braço; engrenagens em banho de óleo
• 3 anos de garantia no ecrã tátil

Detalhes principais do produto

• Base, coluna, braço e cabeça de engrenagens fabricados em fundições de alta qualidade
• Regulação em altura do braço por acionamento motorizado potente e fuso vertical
• Engrenagens de elevação do braço em banho de óleo para máxima fiabilidade e mínimo desgaste
• Eixos de rotação e deslocamento concebidos para funcionamento suave
• Sistema de lubrificação central para a coluna
• Alimentação do fuso controlada eletronicamente com ecrã tátil de grandes dimensões
• A profundidade de perfuração é definida eletronicamente e o valor introduzido é verificado pelo sistema
• Unidades selecionáveis em mm ou polegadas
• Sistema de refrigeração de alto desempenho ativável no ecrã e ligado ao funcionamento do fuso
• Duas gamas de transmissão com rpm de variação contínua mostradas no ecrã
• O fuso regressa automaticamente à posição inicial à profundidade pré-selecionada; corte de rosca manual salvo em versões com opção automática
• Altura do braço definida via ecrã; o sistema liberta/fixa as travas hidráulicas automaticamente e respeita limites
• Cabeça de perfuração e coluna podem ser bloqueadas/desbloqueadas em conjunto ou separadamente
• O braço pode mover-se verticalmente sem perder o alinhamento fuso-furo
• O software fornece recomendações de rpm e avanço por diâmetro de broca e apresenta alarmes em caso de erro

Opção de corte de rosca automático (opcional para R 40 VT PRO / R 60 VT PRO / R 80 VT PRO)

• Função automática de corte de rosca ativável a partir do ecrã tátil
• O passo correto e rpm recomendados são lidos da base de dados interna conforme o tamanho da macha
• O processo de corte de rosca é realizado com avanço automático; a velocidade do fuso é sincronizada com o passo e um batente limita a profundidade
• Ao atingir a profundidade programada, o fuso inverte e o fuso regressa automaticamente

Especificações técnicas (tabela)
Área de trabalho
Capacidade de perfuração: 40 mm
Capacidade em ferro fundido: 52 mm
Capacidade de roscagem, ferro fundido: M40
Capacidade de roscagem, aço: M30
Profundidade máxima de perfuração: 250 mm
Balanço (throat): 300 mm - 1.300 mm
Distância nariz do fuso - superfície da mesa: 300 mm - 1.200 mm
Curso da cabeça (horizontal): 1.000 mm

Cabeçote
Intervalo de velocidade: 74 1/min - 2.200 1/min
Montagem do fuso: 4 MT

Avanço
Avanços: 0 mm/min - 300 mm/min

Potência de acionamento
Potência motor principal: 2,2 kW
Motor de curso: 1,1 kW

Medidas e pesos
Dimensões (C×L×A): 2,07 m × 1,02 m × 2,51 m
Peso: 2.300 kg

Características / especificações técnicas

• Modelo: R 40 VT PRO
• Manufacturer: KNUTH
• Capacidade de perfuração (aço): 40 mm
• Capacidade de perfuração (fundição): 52 mm
• Rosqueamento (aço): M30
• Rosqueamento (fundição): M40
• Profundidade máxima: 250 mm
• Balanço: 300 mm – 1.300 mm
• Distância nariz-fuso até mesa: 300 mm – 1.200 mm
• Curso horizontal da cabeça: 1.000 mm
• Intervalo de velocidades: 74 – 2.200 rpm
• Montagem do fuso: 4 MT
• Intervalo de avanço: 0 – 300 mm/min
• Motor principal: 2,2 kW; motor de avanço: 1,1 kW
• Dimensões: 2,07 m × 1,02 m × 2,51 m
• Peso: 2.300 kg
