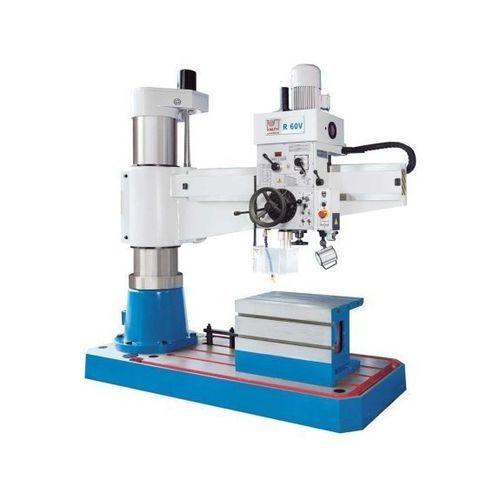

Máquina de furação radial R 60 V

para açode alta precisãode velocidade variável

Visão geral do produto
Gama de furadeiras radiais para furação, alargamento e escareamento em aço e ferro fundido. Projetadas para fácil manuseio de peças grandes e pesadas graças ao grande avanço do braço e construção robusta. A série RV é a evolução moderna da furadeira radial clássica e um modelo KNUTH amplamente solicitado.

Destaques

• Velocidade do fuso infinitamente variável com display digital
• Mesa cúbica para opções de fixação ampliadas
• Braço com elevada rigidez torsional e coluna de grandes dimensões para precisão constante
• Ajuste motorizado da altura do braço e engrenagens de funcionamento suave e silencioso

Detalhes do produto

• Base, coluna, braço e cabeça de engrenagem em fundição de alta qualidade
• Ajuste de altura do braço por acionamento motorizado e fuso de elevação
• Engrenagens de elevação em banho de óleo para máxima confiabilidade e baixo desgaste
• Projeto avançado de rotação da coluna com fixação otimizada para alta rigidez e deslocamento mínimo
• Eixos de giro e de deslocamento muito suaves para reduzir o esforço do operador
• Engrenagens de aço cromo-níquel temperadas e retificadas, lubrificação por bomba de óleo
• Fuso principal em rolamentos de precisão com travão automático
• Dentes do mandril retificados para avanço suave e desgaste mínimo; guia sobre calhas endurecidas e retificadas
• Embreagens de sobrecarga ajustáveis nas alimentações e batente de profundidade ajustável com escala e nonius
• Contrapesos guiados nos mandris para facilitar o manuseio e aumentar a segurança
• Apoio hidráulico independente: o braço pode ser deslocado verticalmente sem perder o alinhamento fuso-furo
• Cabeçote e coluna podem ser travados/destravados juntos ou separadamente por botão
• Sistema de lubrificação central para lubrificação confiável da coluna
• Sistema de refrigeração integrado com reservatório na base da máquina

Equipamento padrão (selecionado)

• Sistema de refrigeração
• Mesa cúbica
• Lâmpada de trabalho LED
• Manual de instruções

Equipamento opcional (selecionado)

• Mesa giratória 400 x 600 mm (acessório opcional)

Especificações técnicas

• Capacidade de furação: 60 mm
• Capacidade de roscamento em ferro fundido: M 52
• Capacidade de roscamento em aço: M 40
• Profundidade máxima de furação: 315 mm
• Dimensões da mesa da máquina: 2400 mm x 1000 mm x 200 mm
• Dimensões da mesa cúbica: 750 mm x 500 mm x 500 mm
• Alcance: 350 mm - 1600 mm
• Distância ponta do fuso - superfície da mesa: 350 mm - 1250 mm
• Curso do braço (vertical): 585 mm
• Diâmetro da coluna: 350 mm
• Curso da cabeça (horizontal): 1250 mm
• Intervalo de velocidades: 38 1/min - 2000 1/min
• Montagem do fuso: 5 MT
• Alimentações: 0,06 mm/R - 1 mm/R
• Motor principal: 4 kW
• Motor de avanço: 1,5 kW
• Dimensões gerais (C x L x A): 2,49 m x 1,05 m x 2,78 m
• Peso: 3.800 kg
• SKU: 101649
